Диафрагмы для расходомеров
ДКС, ДБС
Диафрагмы для расходомеров предназначены для создания перепада
давления при измерении расхода жидкостей газов или пара по методу
переменного перепада давления.
Диафрагмы камерные ДКС и диафрагмы бескамерные ДБС производятся по
ГОСТ 8.563.1– 97, ГОСТ 8.563.2–97.
ДКС – камерная диафрагма ( см. рис.1 ), устанавливаемая во фланцах
трубопровода, на условное давление до 10 МПа, с условным проходом от 50
до 500 мм .
Диафрагмы ДКС выпускаются в двух исполнениях и имеют одну пару отбора
давления. По требованию заказчика количество пар отбора давления может
быть увеличено до четырех. Размеры диафрагмы ДКС по МИ 2638.
Диафрагма ДБС – бескамерная диафрагма ( см. рис.2 ), устанавливаемая
во фланцах трубопровода на условный проход от 300 до 500 мм , и условное
давление до 4 МПа.
Материал диафрагм сталь 12Х18Н10Т ГОСТ 5632, материал корпусов
кольцевых камер сталь 20 ГОСТ 1050 или сталь 12Х18Н10Т ГОСТ 5632 (по
требованию заказчика).
Для оформления заказа по изготовлению диафрагмы необходимо выслать:
1. Опросный лист «Номенклатура исходных данных для расчета
диафрагмы», заполненный в соответствии с МИ 2638, ГОСТ 26969 или иным
нормативно-техническим документом.
Желателен перечень вторичных приборов, в противном случае расчет
погрешностей будет выполняться из предположения о грубом классе точности
приборов.
2. Схему прямых участков, составленную в соответствии с ГОСТ 8.563.1,
8.563.2. Заказчику, не предоставившему схему прямых участков, диафрагма
рассчитывается по нормативно- допустимым параметрам согласно ГОСТ
8.563.1.
Комплект фланцев (КФ)
Для монтажа диафрагмы ДКС на измерительном трубопроводе применяется

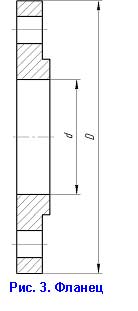

комплект фланцев ( см. рис. 3 ). Фланцы изготовлены в соответствии с
ГОСТ 12820. В комплект поставки входят фланцы, болты, гайки,
уплотнительные прокладки.
|
Dy, мм |
Py, МПа |
d, мм |
D, мм |
Обозначение при заказе |
Py, МПа |
d, мм |
D, мм |
Обозначение при заказе |
|
50 |
до 0,6 |
59 |
140 |
КФ-0,6-50 |
от 0,6
до 2,5 |
59 |
160 |
КФ-2,5-50 |
|
65 |
78 |
160 |
КФ-0,6-65 |
78 |
180 |
КФ-2,5-65 |
|
80 |
91 |
185 |
КФ-0,6-80 |
91 |
195 |
КФ-2,5-80 |
|
100 |
110 |
205 |
КФ-0,6-100 |
110 |
230 |
КФ-2,5-100 |
|
125 |
135 |
235 |
КФ-0,6-125 |
135 |
270 |
КФ-2,5-125 |
|
150 |
161 |
260 |
КФ-0,6-150 |
161 |
300 |
КФ-2,5-150 |
|
200 |
222 |
315 |
КФ-0,6-200 |
222 |
360 |
КФ-2,5-200 |
|
250 |
273 |
370 |
КФ-0,6-250 |
273 |
425 |
КФ-2,5-250 |
|
300 |
325 |
435 |
КФ-0,6-300 |
325 |
485 |
КФ-2,5-300 |
|
350 |
377 |
485 |
КФ-0,6-350 |
377 |
550 |
КФ-2,5-350 |
|
400 |
426 |
535 |
КФ-0,6-400 |
426 |
610 |
КФ-2,5-400 |
Таблица 1. Условные обозначения комплектов фланцев.
Фланцевое соединение (ФС)
Применение диафрагмы ДКС в комплекте с фланцевым соединением
позволяют минимизировать измерительную погрешность. В комплект
фланцевого соединения входят фланцы с патрубками, болты, гайки,
уплотнительные прокладки.
По желанию Заказчика дополнительно поставляется монтажное кольцо (
см. рис. 4 ), которое устанавливается вместо диафрагмы на период монтажа
и продувки трубопровода.
Фланцы выполняются по ГОСТ 12820, патрубки соответствуют требованиям
ГОСТ 8.563.1, предъявляемым к измерительному трубопроводу.

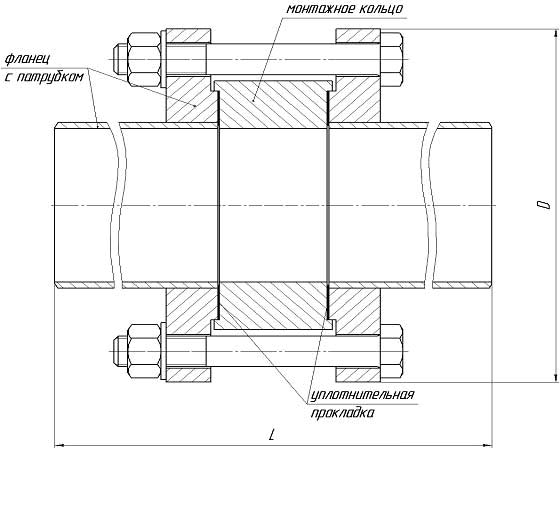

Рис. 4. Фланцевое соединение с монтажным кольцом
|
Py, МПа |
Dy, мм |
D, мм |
L, мм |
Обозначение при заказе |
|
до 0,6 |
50 |
140 |
340 |
ФС-0,6-50 |
|
65 |
160 |
400 |
ФС-0,6-65 |
|
80 |
185 |
460 |
ФС-0,6-80 |
|
100 |
205 |
540 |
ФС-0,6-100 |
|
125 |
235 |
640 |
ФС-0,6-125 |
|
150 |
260 |
740 |
ФС-0,6-150 |
|
200 |
315 |
940 |
ФС-0,6-200 |
|
250 |
370 |
1140 |
ФС-0,6-250 |
|
300 |
435 |
1360 |
ФС-0,6-300 |
|
350 |
485 |
1560 |
ФС-0,6-350 |
|
400 |
535 |
1760 |
ФС-0,6-400 |
|
от 0,6
до 2,5 |
50 |
160 |
340 |
ФС-2,5-50 |
|
65 |
180 |
400 |
ФС-2,5-65 |
|
80 |
195 |
460 |
ФС-2,5-80 |
|
100 |
230 |
540 |
ФС-2,5-100 |
|
125 |
270 |
640 |
ФС-2,5-125 |
|
150 |
300 |
740 |
ФС-2,5-150 |
|
200 |
360 |
940 |
ФС-2,5-200 |
|
250 |
425 |
1140 |
ФС-2,5-250 |
|
300 |
485 |
1360 |
ФС-2,5-300 |
|
350 |
550 |
1560 |
ФС-2,5-350 |
|
400 |
610 |
1760 |
ФС-2,5-400 |
Таблица 2. Условные обозначения фланцевых соединений.
|
