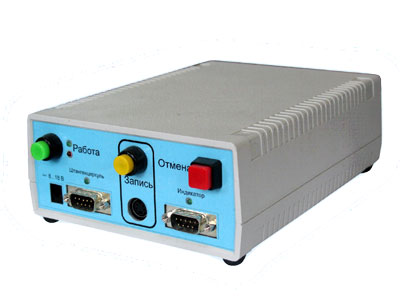

Коммутатор ЭНИ-420
Электронный коммутатор ЭнИ-420 предназначен для сбора информации с
нескольких электронных измерительных инструментов фирмы Sylvac и
передачи измерений этих инструментов на персональный компьютер
обслуживающей программе. Для считывания показаний электронных
инструментов, а также для передачи на персональный компьютер
используется интерфейс RS232.
Данная версия коммутатора предназначена для обслуживания двух
электронных измерительных инструментов – штангенциркуля ШЦЦ-I и
индикатора микрометра ИЧЦ.
Варианты коммутатора с другими измерительными инструментами и другим их
количеством поставляются по отдельному заказу. С коммутатором возможна
поставка измерительного инструмента, имеющего госповерку.
Формат пакета передачи показаний электронных измерительных
инструментов:
<Ном_Смены><Номер_Изм><Точка_Изм><Показания_1><Показания_2>
Коммутатор запоминает номер смены в энергонезависимой памяти. Номер
смены может быть увеличен вручную, кнопками управления коммутатора, а
также автоматически, после выключения питания и начала новой работы.
Номер текущего измерения и номер точки измерения автоматически
сбрасываются после изменения номера смены.
Номер точки измерения сбрасывается после перехода на новое измерение.
Показания инструментов передаются на персональный компьютер по нажатию
кнопки «ЗАПИСЬ», находящейся на передней панели коммутатора. Кнопка
«ЗАПИСЬ» продублирована выносной кнопкой, позволяющей подавать команды
записи результатов измерения на расстоянии до трех метров от
коммутатора.
Ошибочно записанное измерение может быть отменено командой коммутатора,
переданной программе обслуживания.
Результаты измерения записываются программой обслуживания в файл формата
Excel. Имя файла формируется программой обслуживания автоматически – по
номеру смены и номеру измерения. Каждое измерение записывается в
отдельный файл.
Показания инструментов передаются на персональный компьютер по
нажатию кнопки «ЗАПИСЬ», находящейся на передней панели коммутатора.
Кнопка «ЗАПИСЬ» продублирована выносной кнопкой, позволяющей подавать
команды записи результатов измерения на расстоянии до трех метров от
коммутатора.
Ошибочно записанное измерение может быть отменено командой
коммутатора, переданной программе обслуживания.
Результаты измерения записываются программой обслуживания в файл
формата Excel. Имя файла формируется программой обслуживания
автоматически – по номеру смены и номеру измерения. Каждое измерение
записывается в отдельный файл.
|
Технические характеристики |
|
Длина линии связи с ПК через RS232 |
до 15 м |
|
Скорость обмена |
4800 бит/сек |
|
Питание от сети 220В 50Гц или от блока питания
8…18В.
|
|
Рабочий температурный диапазон |
-10°C...+50°C |
|
Габаритные размеры (мм.) |
138*180*60 |
|
Масса (г) |
не более 170 |

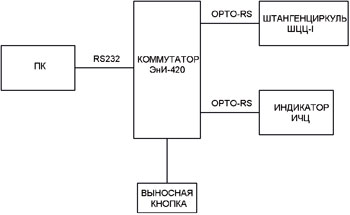

Блок-схема
|
|
|
ШЦЦ-I – штангенциркуль с цифровым отсчетным
устройством предназначен для измерения наружных и внутренних
размеров до 300 мм. Разрешение 0,01 мм.
ИЧЦ – индикатор с
цифровым отсчетным устройством предназначен для измерения
наружных геометрических размеров изделий и отклонения формы
поверхности. Разрешение 0,001 мм.
OPTO-RS – интерфейс связи инструмента с коммутатором.
RS232 – интерфейс связи коммутатора с компьютером ПК. |
Изготовитель гарантирует исправную работу блока в течение 36 месяцев
со дня ввода в эксплуатацию.
Средний срок службы 12 лет.
|
