АМГ Автоматическая мазутная горелка / Функциональная аппаратура / Каталог продукции
  • Описание
  • Технические данные
Наименование:
АМГ

Тип:
Автоматическая мазутная горелка

ТУ:


Краткое тех. описание:
Горелка предназначена для сжигания жидкого топлива в водогрейных котлах

Цена АМГ:
Уточняйте по телефону или через обратную связь.

Автоматическая мазутная горелка АМГ

Горелка предназначена для сжигания жидкого топлива в водогрейных котлах

Горелка выполнена в блочном исполнении с плавной регулировкой тепловой мощности. Система управления горелки выполняет следующие функции: автоматический пуск и остановку горелки по заданному алгоритму, остановку горелки при аварийных ситуациях, поддержание заданной температуры воды, регулирование соотношения "топливо-воздух".

Автоматическая мазутная горелка АМГ

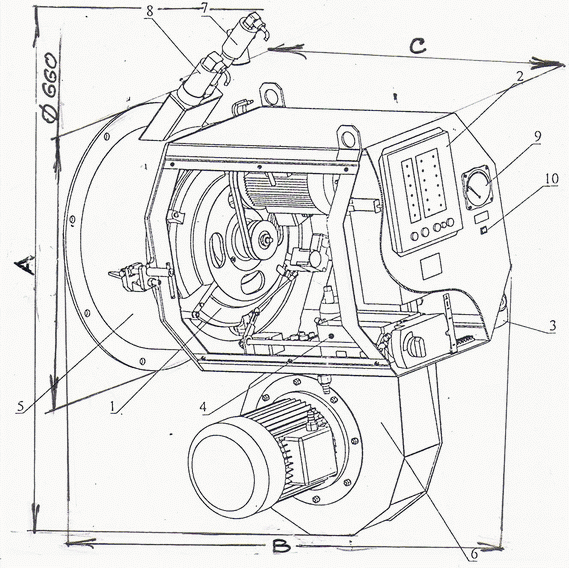

Рисунок 1. Общий вид горелки
  1. ротационная форсунка
  2. блок управлния
  3. блок регулирования топлива
  4. блок заслонок
  5. фланец
  6. вентилятор
  7. запальная горелка
  8. фотореле пламени
  9. манометр
  10. выключатель подогрева топлива

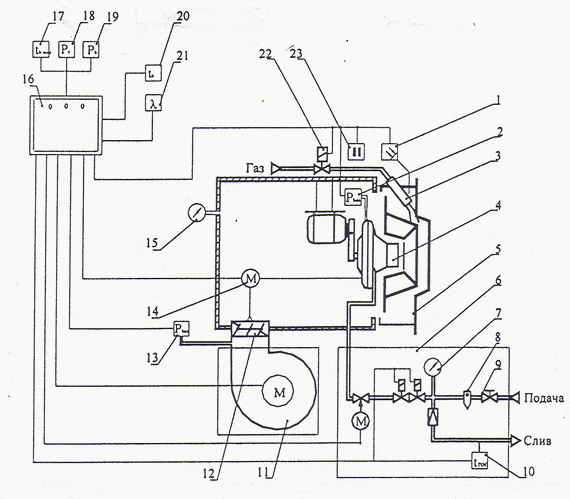

Рисунок 2. Структурная схема горелки
  1. фотореле пламени ФРП-1
  2. датчик давления первичного воздуха
  3. запальная горелка
  4. форсунка
  5. фланец
  6. блок регулирования топлива
  7. термоманометр
  8. фильтр
  9. кран шаровой
  10. термостат температуры топлива
  11. вентилятор
  12. воздушная заслонка
  13. датчик давления воздуха
  14. исполнительный механизм воз.заслонки
  15. напорометр
  16. блок управления БУК-3М-3А
  17. датчик предельной температуры воды
  18. датчик давления в топке
  19. датчик давления воды
  20. датчик температуры воды
  21. датчик кислорода
  22. отсечной клапан запальной горелки
  23. источник высокого напряжения ИВН-3
Таблица 1 - основные параметры
Наименование параметра Значение параметра
1 Номинальная тепловая мощьность МВт 1,2 2,4 3,6
2 Коэффициэнт рабочего регулирования не менее 5
3 Номинальное давление топлива
- мазут
- лёгкое жидкое топливо


20


100

350
200
4 Номинальный расход жидкого топлива при QcH=40,53 МДж/кг
(9680 ккал/кг), кг/ч:

107

214

320
5 Кинематическая вязкость жижкого топлива перед горелкой, мм2/сек, не более
44
6 Температура воздуха перед горелкой, oC от 10 до 40
7 Избыточное давление в камере горения, Па, не более 700 850 1000
8 Коэффициэнт избытка воздуха при номинальное тепловой мощности, не более
1,2
9 Содержание окиси углерода в сухих продуктах сгорания (при а=1,0)
в диапазоне рабочего регулирования, мг/м3, не более
- мазута
- лёгкого жидкого топлива



250
200
10 Содержание оксидов азота в сухих продуктах сгорания в пересчёте на NO2 (при а=1,0), при номинальной тепловой мощности, мг/м3, не более

300
11 Потери тепла от химической неполноты сгорания в диапазоне рабочего регулирования, % не более
0,5
12 Сажевое число по шкале Бахараха в диапазоне рабочего регулирования, не более:
- при сжигании мазута
-при сжигании лёгкого жидкого топлива


3
2
13 Номинальное давление газа перед запальной горелкой, Па
- природного
- сжиженного

450
170
14 Номинальное напряжение питания, (50 Гц), В 220/380
15 Потребляемая мощность, кВА, не более     6
16 Габаритные размеры, мм, не более:
- длина С
- ширина В
- высота A

880
810
1275
17 Масса, кг, не более     260
18 Топливо мазут ГОСТ 10585-75,
топливо дизельное ГОСТ 305-82
19 Длина факела при номинальной тепловой мощности от 1,8 до 3,2
