Горелки ГМ-2,5, ГМ-4,5, ГМ-7, ГМ-10 и ГМП-16 предназначены для раздельного сжигания жидкого и газообразного топлива в топках котлов типа Е (ДЕ) соответствующей тепловой мощности
Цена ГМ, ГМП:
Уточняйте по телефону или через обратную связь.
Горелки газомазутные ГМ и ГМП
Горелки ГМ-2,5; ГМ-4,5; ГМ-7; ГМ-10 и ГМП-16
предназначены для раздельного сжигания жидкого и газообразного топлива в
топках котлов типа Е (ДЕ) соответствующей тепловой мощности. Допускается
кратковременное совместное сжигание жидкого и газообразного топлива во
время перехода с одного вида топлива на другой.
* По
отдельному заказу горелки могут быть выполнены с узлом захлопок для
котлов под наддувом.
Горелки сертифицированы |
|
|

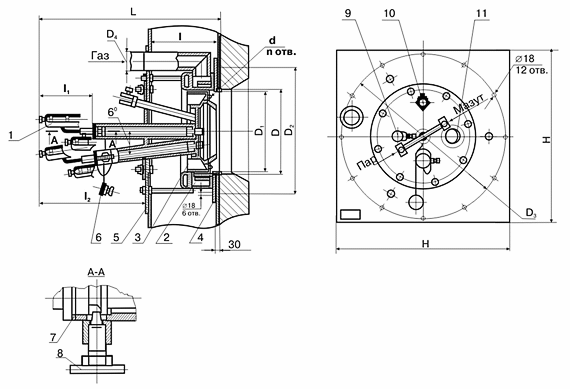

| 1. Форсунка; 2. Газовый коллектор; 3.
Лопаточный завихритель воздуха; 4. Опора; 5. Фланец; 6. Заглушка; 7.
Прокладка; 8. Фиксатор; 9. Гляделка; 10. Место установки фотодатчика;
11. Место установки запальника |
| |
|
|
№ |
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ГОРЕЛОК ГМ и ГМП
|
| Наименование параметров |
ГМ-2,5 |
ГМ-4,5 |
ГМ-7 |
ГМ-10 |
ГМП-16 |
| 1 |
Номинальная тепловая мощность горелки, МВт |
2.9+0.29-0.15 |
5.22+0.52-0.26 |
8.14+0.81-0.41 |
11.63+1.16-0.58 |
18.6+1.86-0.93 |
| 2 |
Коэффициент рабочего регулирования горелки |
5 |
| 3 |
Номинальное давление газа перед горелкой, кПа |
25±6 |
| 4 |
Номинальное давление мазута перед горелкой, кПа |
1.8±0.4 |
| 5 |
Давление пара на распыливание, МПа |
0.1-0.2 |
0.25-0.3 |
| 6 |
Длина факела, м, не более |
1.8 |
2.5 |
4.0 |
5.5 |
6.5 |
| 7 |
Номинальный расход мазута при QcH=40,38
МДж/кг (9650 ккал/м3), кг/ч |
258
|
464
|
723
|
1033
|
1652
|
| 8 |
Номинальный расход газа при QcH=35,4
МДж/кг (8500 ккал/м3), м3/ч |
295
|
530
|
828
|
1183
|
1890
|
| 9 |
Масса горелки, кг |
105 |
130 |
150 |
|
| |
|
| ГАБАРИТНЫЕ И УСТАНОВОЧНЫЕ РАЗМЕРЫ ГОРЕЛОК ГМ и ГМП
|
| Тип горелки
|
D |
D1 |
L |
I |
I1 |
I2 |
D2 |
D3 |
Н |
D4 |
d |
n |
| ГМ-2,5 |
342 |
330 |
951 |
256 |
274 |
659 |
545 |
642 |
685 |
57 |
6,6 |
19 |
| ГМ-4,5 |
387 |
375 |
951 |
296 |
274 |
629 |
630 |
728 |
770 |
89 |
7,5 |
16 |
| ГМ-7 |
422 |
410 |
971 |
366 |
274 |
569 |
715 |
850 |
885 |
102 |
9,0 |
16 |
| ГМ-10 |
438 |
426 |
971 |
366 |
274 |
569 |
715 |
850 |
885 |
102 |
12,8 |
16 |
| ГМП-16 |
438
|
426
|
990 |
366 |
293
|
578 |
715 |
850 |
885 |
102 |
18,0 |
16 |
|
| |
|

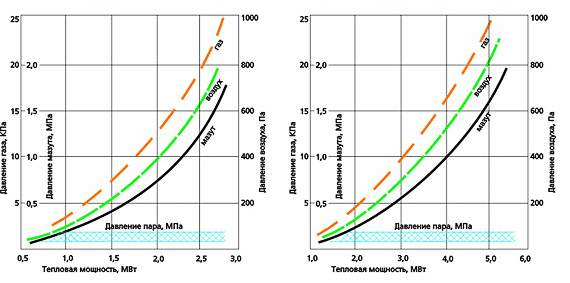

| Режимный график горелки ГМ-2,5 |
Режимный график горелки ГМ-7 |
|
|
| |
|
| Режимный график горелки ГМ-4,5 |

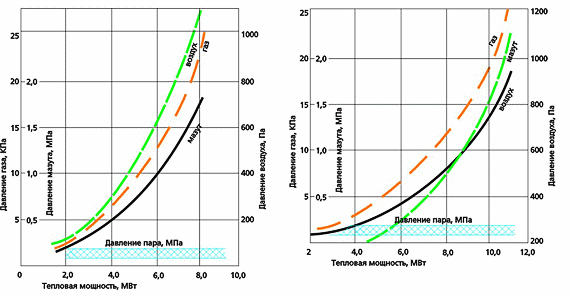

Режимный график горелки ГМ-10 |
|
|
| |
|

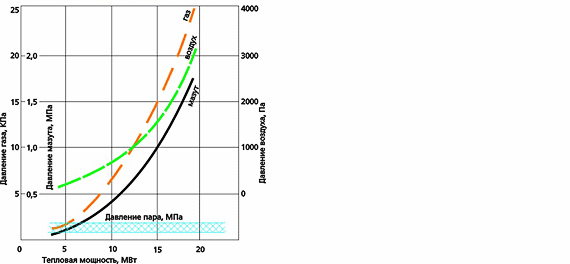

| Режимный график горелки ГМП-16 |
|
|
|
| Вышеприведенные ориентировочные
графические зависимости построены для мазута QcH
=40530 кДж/кг и для природного газа QpH=40530
кДж/нм3 |
| |
|

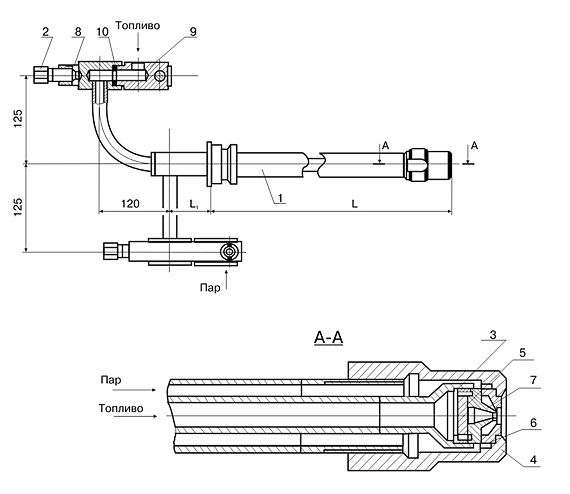

| Форсунка паромеханическая для
газомазутных горелок ГМ и ГМП |
|
1. Ствол; 2. Винт зажимной; 3. Прокладка;
4. Гайка накидная; 5. Шайба распределительная; 6. Завихритель паровой;
7. Завихритель топливный; 8. Скоба; 9. Штуцер; 10. Прокладка
|
| Тип горелки |
L |
L1 |
| ГМ-2,5 |
574 |
70 |
| ГМ-4,5 |
580 |
70 |
| ГМ-7 |
580 |
70 |
| ГМ-10 |
580 |
61 |
| ГМП-16 |
571 |
70 |
|
|
