Описание
Технические данные

Наименование:
ЗЗУ-МП

Тип:
Устройства запально-защитные

ТУ:
–

Краткое тех. описание:
ЗЗУ-МП предназначено для розжига и контроля пламени основной и/или запальной горелки

Цена ЗЗУ-МП:
Уточняйте по телефону или через обратную связь.

Устройства запально-защитные (ЗЗУ-МП)

ЗЗУ-МП предназначено для розжига и контроля пламени основной и/или запальной горелки и выпускается в следующих вариантах:

ЗЗУ-МП 1/L -для розжига и контроля пламени запальной горелки ГЗ-1 при помощи блока контроля розжига БКР-1 (далее БКР) и контроля пламени основной горелки с помощью фотореле пламени ФРП-1 (далее ФРП);

ЗЗУ-МП 2/L - для розжига запальной горелки ГЗ-1 при помощи источника высокого напряжения ИВН-3 (далее ИВН) и совместного контроля пламени запальной и основной горелок с помощью ФРП;

ЗЗУ-МП 3/L - для розжига и контроля пламени запальной горелки ГЗ-1 при помощи БКР.

Изделия сертифицированы

L - длина запальной горелки
Общие виды составных частей ЗЗУ-МП представлены на рисунках 1; 2; 3; 4; 5; 6
ЗЗУ-МП 1/L-аналог ЗЗУ-4
ЗЗУ-МП 2/L -аналог ЗЗУ-6
ЗЗУ-МП 2/L (2 комплекта) - аналог ЗЗУ-7
ЗЗУ-МП 3/L -аналог ЗЗУ-3

Основные параметры ЗЗУ -МП

№	Наименование показателей	Значение
1	Напряжение питания (50 Ги), В	от 187 до 242
2	Допустимая температура окружающей среды, °С	от -10 до +50
3	Допустимая влажность окружающей среды при температуре 1 5°С, %, не более	80
4	Продолжительность непрерывного искрообразования, с, не менее	5
5	Потребляемая мощность, ВА, не более: -ИВН -ФРП -БКР -электромагнитным клапаном	15 8 30 25
6	Время срабатывания ФРП, БКР при розжиге и погасании пламени , с, не более	1
7	Номинальный рабочий ток выходных контактов реле при напряжении 220Б (50Гц) и cos=1, A, не более, для: -ФРП -БКР	1,1 5
8	Номинальная тепловая мощность горелки, кВт	40
9	Длина факела при номинальной тепловой мощности, м, не менее	0.8
10	Коэффициент рабочегорегулирования, не менее	2
11	Номинальное давление газа перед горелкой. Па, - природного - сжиженного	450 170
12	Топливо	Газ природный ГОСТ 5542-87 Газ сжиженный ГОСТ 20448-90
13	Присоединительное давление газа, МПа, не более	0,4
14	Масса, кг, не более: -ИВН, ФРП. БКР - запальной горелки длиной от 350 до 5000 мм	0,25 от 1 до 8,5
Примечание: Значение параметров п. 1 1 указаны: при давлении в камере горения от минус 50 до плюс 50 Па

Комплектность ЗЗУ-МП

Составные части	ЗЗУ-МП 1/L	ЗЗУ-МП2/L	ЗЗУ-МПЗ/L
Источник высокого напряжения ИВН-3	-	1	-
Фотореле пламени ФРП-1	1	1	-
Блок контроля и розжига БКР-1	1	-	1
Горелка запальная ГЗ-1 (длиной L)	1	1	1
Фланец	1	1	1
Клапан электромагнитный	1	1	1
Подводка газовая 0,8м	1	1	1
Фланец переходной	поставляется по требованию заказчика

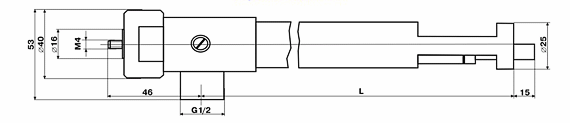

Горелка запальная. Рис. 1

* Горелки запальные изготавливают длиной (L): 350, 500, 700, 1000, 1500,2000,2500,3000, 3500,4000,4500,5000мм

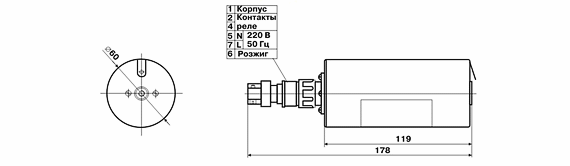

Блок контроля и розжига - БКР. Рис.2

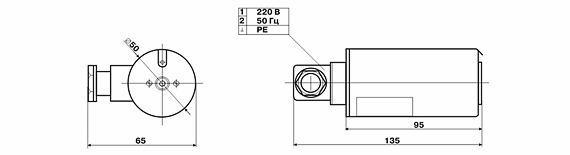

Источник высокого напряжения - ИВН. Рис.3

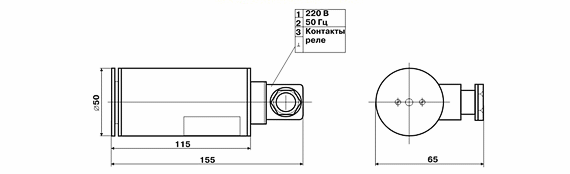

Фотореле пламени - ФРП. Рис.4

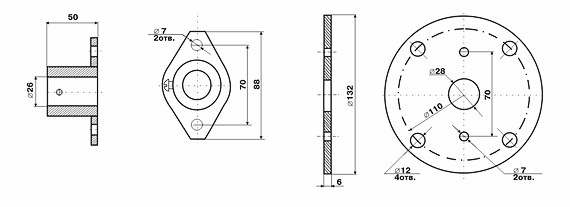

Фланец. Рис.5

Фланец переходной. Рис.6

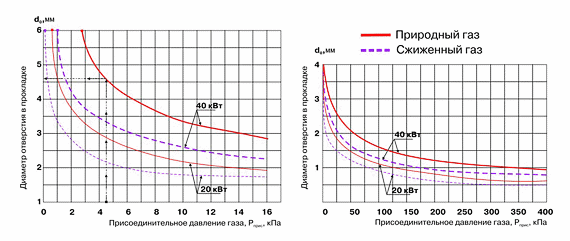

Подсоединение горелки к электромагнитному клапану может быть произведено газовой подводкой или трубопроводом. В зависимости от присоединительного давления газа в дроссельной шайбе просверлить отверстие, руководствуясь рисунком 7.

В случае подсоединения горелки к электромагнитному клапану стальным трубопроводом dy15, диаметр отверстия дроссельной шайбы, определенной по графику, должен быть уменьшен на 10%.

Рис.7
