Наименование:
РГМГ-1, РГМГ-2, РГМГ-3
Тип:
Газомазутные горелки
ТУ:
–
Краткое тех. описание:
Газомазутные унифицированные горелки РГМГ-1, РГМГ-2, РГМГ-3 предназначены для раздельного сжигания природного газа низкого давления или мазута, а горелки РГМГ-1 п, РГМГ-2п, РГМГ-Зп - природного газа низкого давления, легкого жидкого топлива (дизельного, печного бытового) или мазута в топках котлов типа Е и КВ-ГМ соответствующей тепловой мощности
Цена РГМГ-1, РГМГ-2, РГМГ-3:
Уточняйте по телефону или через обратную связь.
Газомазутные горелки
РГМГ-1, РГМГ-2, РГМГ-3
|
|
|
|
Газомазутные унифицированные горелки
РГМГ-1; РГМГ-2; РГМГ-3 предназначены для раздельного сжигания природного
газа низкого давления или мазута, а горелки РГМГ-1 п; РГМГ-2п; РГМГ-Зп -
природного газа низкого давления, легкого жидкого топлива (дизельного,
печного бытового) или мазута в топках котлов типа Е и КВ-ГМ
соответствующей тепловой мощности. Горелки сертифицированы |
| |
|

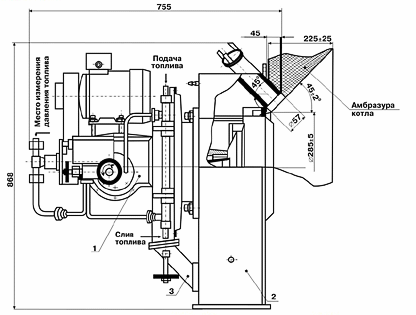

| Общий вид горелки типа РГМГ |
|
|
| 1. Ротационная форсунка 2. Газовоздушный
короб (ГГ-1,ГГ-2,ГГ-3) 3. Патрубок первичного воздуха |
| |
|
|
№ |
ОСНОВНЫЕ
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ГОРЕЛОК РГМГ |
| Наименование параметров |
РГМГ-1,
РГМГ-1п |
РГМГ-2,
РГМГ-2п |
РГМГ-3,
РГМГ-Зп
|
| 1 |
Номинальная тепловая мощность,
МВт |
1.1+0.11-0.05 |
2,2+0.22-0.11 |
3.5+0.35-0.17 |
| 2 |
Коэффициент рабочего
регулирования, не менее
- при сжигании газа
- при сжигании жидкого топлива |
4 |
| 3 |
Номинальное давление жидкого
топлива, (за блоком клапанов), кПа |
16±3,2 |
26±5,2 |
80±10
|
| 4 |
Номинальный расход жидкого
топлива при QсH=40,53 мДж/кг (9680
ккал/кг), кг/ч |
98 |
196 |
310 |
| 5 |
Кинематическая вязкость
жидкого топлива перед горелкой мм2/сек, не более |
44 |
| 6 |
Номинальный расход природного
газа при QсH=33,3 МДж/м3 (7960
ккал/м3), м3/ч |
119
|
238
|
378
|
| 7 |
Номинальное давление газа
перед горелкой, кПа |
1,22±0,24
|
3,15±0,63 |
2,5±0,3
|
| 8 |
Температура газа перед
горелкой, °С |
От 10 до 40 |
| 9 |
Температура воздуха перед горелкой, °С |
От 0 до 40
|
| 10 |
Электродвигатель форсунки:
- потребляемая мощность, кВт, не более
-частота вращения (синхронная), мин-1
- номинальное напряжение питания, 3 фазы, 50 Гц, В |
1,5
3000
380
|
| 11 |
Номинальное напряжение питания электромагнитов
привода заслонки и блока клапанов (50 Гц), В |
220 |
| 12 |
Габаритные размеры, мм, не более - длина х
ширина х высота |
755x758x870 |
755x878x870
|
| 13 |
Масса, кг |
150
|
| 14 |
Топливо
|
Мазут ГОСТ 10585-75;
Топливо печное бытовое TУ 38-101656-87;
Топливо дизельное ГОСТ 305-82; Газ природный ГОСТ 5542-87
|
|
Примечание: Значения параметров даны:
-при разрежении в топке котла 20±10 Па;
- при температуре воздуха 20°С
|
|
| |
|

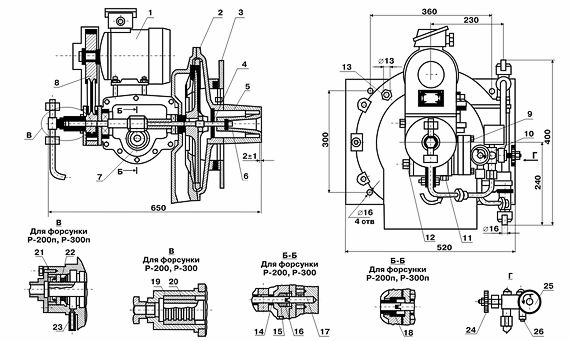

| Форсунки ротационные Р-200, Р-200п,
Р-300, Р-З00п |
|
|
| 1. Электродвигатель; 2. Вентилятор; 3.
Монтажная плита; 4. Вал форсунки; 5. Конфузор; 6. Распыливающий стакан;
7. Редуктор; 8. Ременная передача; 9. Насос; 10. Блок клапанов; 11 и 12.
Пробки; 13. Штуцер; 14. Валик редуктора; 15. Набивка; 16. Зажимная
гайка; 17. Валик насоса; 18. Манжета; 19. Корпус; 20. Втулка; 21.
Манжета; 22. Кольца; 23. Трубка; 24. Регулятор давления; 25. Ручной
регулятор подачи; 26. Винт регулировочный. |
| |
|

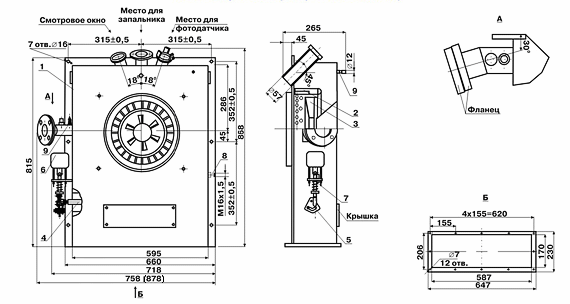

| Газовоздушный короб (ГГ-1, ГГ-2, ГГ-3) |
|
|
| 1. Короб воздушный; 2. Коллектор газовый;
3. Завихритель; 4. Заслонка; 5. Сектор; 6. Электромагнит; 7. Винт
регулировочный; 8. Штуцер; 9. Ниппель |
| |
|

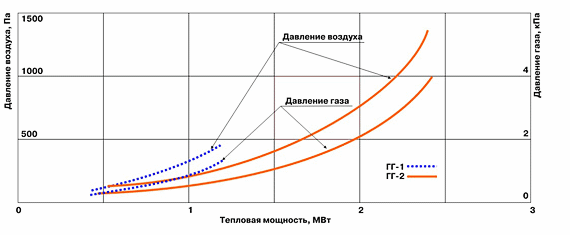

| Режимный график горелок РГМГ-1 и
РГМГ-2 |
|
|
| Для установки ориентировочного соотношения
"топливо-воздух" для различной тепловой мощности горелки РГМГ-3 можно
воспользоваться номограммой "мощность-топливо-воздух". |
| |

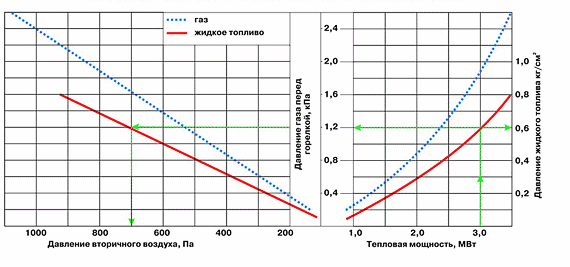

| Номограмма "мощность-топливо-воздух"
для топок с разрежением |
|
|
|
