Наименование:
РМГ-1, РМГ-2, РМГ-3, РМГ-1п, РМГ-2п, РМГ-Зп
Тип:
Горелки мазутные
ТУ:
–
Краткое тех. описание:
Горелки РМГ-1, РМГ-2, РМГ-3 предназначены для сжигания мазута, горелки РМГ-1 п, РМГ-2п, РМГ-Зп для сжигания легкого жидкого топлива (дизельного, печного, бытового) или мазута в топках котлов типа Е и КВ-ГМ соответствующей тепловой мощности
Цена РМГ-1, РМГ-2, РМГ-3...:
Уточняйте по телефону или через обратную связь.
Горелки мазутные РМГ
|
|
|
|
Горелки РМГ-1; РМГ-2; РМГ-3 предназначены
для сжигания мазута, горелки РМГ-1 п; РМГ-2п; РМГ-Зп для сжигания
легкого жидкого топлива (дизельного, печного, бытового) или мазута в
топках котлов типа Е и КВ-ГМ соответствующей тепловой мощности.
Горелки сертифицированы |
| |
|

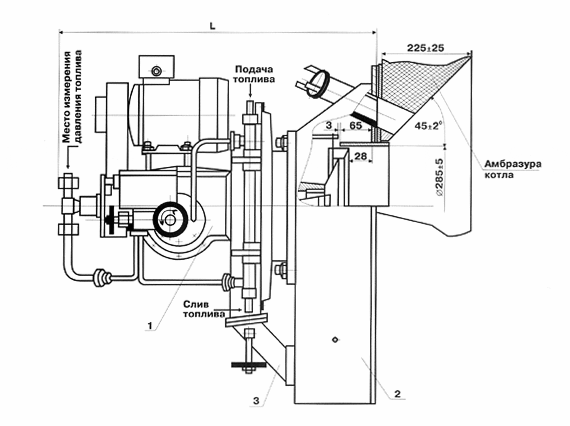

| Общий вид горелок типа РМГ |
|
|
| 1. Ротационная форсунка; 2. Воздушный
короб; 3. Патрубок первичного воздуха Конструктивно мазутные
горелки РМГ-1; РМГ-2; РМГ-3; РМГ-1 п; РМГ-2п; РМГ-Зп представляют собой
ротационные форсунки (соответственно) Р-200; Р-200п; Р-300; Р-ЗООп
установленные на воздушные короба. |
| |
|
| № |
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ ГОРЕЛОК РМГ |
| Наименование параметров
|
РМГ-1, РМГ-1 п
|
РМГ-2, РМГ-2п
|
РМГ-3, РМГ-Зп
|
| 1 |
Номинальная тепловая мощность, МВт |
1.1+0.11-0.05 |
2.2+0.22-0.11 |
3.5+0.35-0.17 |
| 2 |
Коэффициент рабочего регулирования, не менее |
3 |
4 |
4 |
| 3 |
Номинальное давление жидкого топлива, (за блоком клапанов),
кПа |
16±3,2 |
26±5.2 |
80±10 |
| 4 |
Номинальный расход жидкого топлива при QсH=40,53
МДж/кг (9680 ккал/кг), кг/ч |
98
|
196
|
310 |
| 5 |
Кинематическая вязкость жидкого топлива перед горелкой мм2/сек,
не более |
44 |
| 6 |
Температура воздуха перед горелкой, °С |
От 10 до 40
|
| 7 |
Электродвигатель форсунки:
- потребляемая мощность, кВт, не более
- частота вращения (синхронная),
мин -1
- номинальное напряжение питания, 3 фазы, 50 Гц, В |
1.5
3000
380
|
| 8 |
Номинальное напряжение питания электромагнитов привода
заслонки и блока клапанов (50 Гц), В |
220 |
| 9 |
Габаритные размеры, мм, не более - длина х ширина х высота |
735x680x760 |
755x720x870 |
| 10 |
Масса, кг |
150 |
126 |
| 11 |
Топливо |
Мазут ГОСТ 10585-75
Топливо дизельное ГОСТ 305-82
Топливо печное бытовое ТУ 38-101656-87 |
|
Примечание:
Значения параметров даны:
- при разрежении в топке котла 20±10 Па;
- при температуре воздуха 20°С
|
|
| |
|

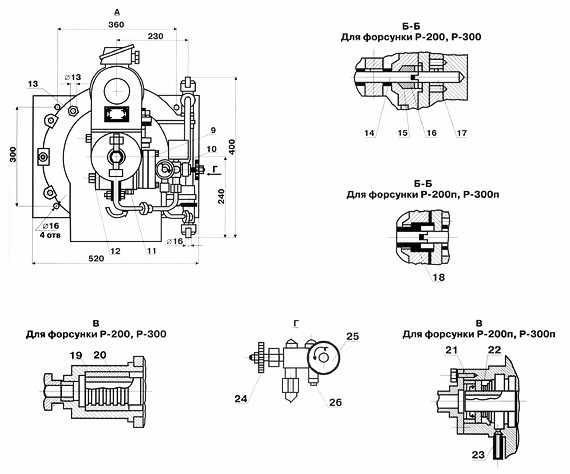

| Форсунки ротационные Р-200, Р-200п,
Р-300, Р-З00п |
|
|
Ротационная форсунка Р-200; Р-200п; Р-300;
Р-З00п состоит из:
электродвигателя (1) вентилятора(2) монтажной плиты (3) полого вала(4)
на конце которого внутри корпуса (5) установлен распыливающий стакан
(6). Вал форсунки (4) механически связан с червяком редуктора (7) и
приводится в движение от электродвигателя с помощью ременной передачи
(8). Топливный насос (9) механически связан с редуктором, и по
трубопроводам через блок клапанов (10) подает топливо в вал форсунки
(4). Для смены масла в редукторе служат пробки (11) и (12).
|
| |
|
|
| 1. Электродвигатель; 2. Вентилятор; 3.
Монтажная плита; 4. Вал форсунки; 5. Конфузор; 6. Распыливающий стакан;
7. Редуктор; 8. Ременная передача; 9. Насос; 10. Блок клапанов; 11 и 12.
Пробки; 13. Штуцер; 14. Валик редуктора; 15. Набивка; 16. Зажимная
гайка; 17. Валик насоса; 18. Манжета; 19. Корпус; 20. Втулка; 21.
Манжета; 22. Кольца; 23. Трубка; 24. Регулятор давления; 25. Ручной
регулятор подачи; 26. Винт регулировочный. |
| |
|

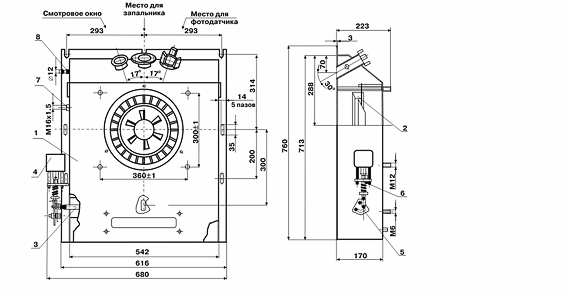

| Общий вид воздушного короба для РМГ-1,
РМГ-1 п, РМГ-2, РМГ-2п |
|
|
| 1.Корпус короба; 2. Завихритель; 3.
Заслонка; 4. Электромагнит; 5. Сектор; 6. Винт регулировочный; 7.
Штуцер; 8. Ниппель |
| |

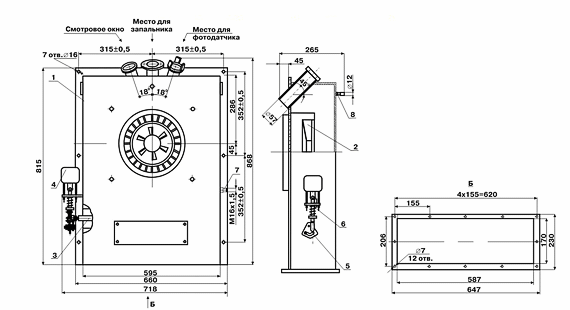

| Общий вид воздушного короба для РМГ-3,
РМГ-Зп |
|
|
| 1.Корпус короба; 2. Завихритель; 3.
Заслонка; 4. Электромагнит; 5. Сектор; 6. Винт регулировочный; 7.
Штуцер; 8. Ниппель |
|
