Описание
Технические данные

Наименование:
СВП

Тип:
Система водоподготовки

ТУ:
–

Краткое тех. описание:
Система водоподготовки СВП предназначена для осветления и умягчения воды, используемой в котлоагрегатах и объектах промэнергетики, где требуется умягченая вода. Система водоподготовки поставляется в трех модификациях: СВП1-ЗМ, СВП1-ЗМИ, СВП1-ЗМ2И.

Цена СВП:
Уточняйте по телефону или через обратную связь.

Система водоподготовки СВП

Система водоподготовки СВП предназначена для осветления и умягчения воды, используемой в котлоагрегатах и объектах промэнергетики, где требуется умягченая вода. Установка СВП1-ЗМ (производительность от 1 до Зм3/ч). Состоит из осветлительного и ионитного фильтров, насоса, бака для приготовления соли . Она включает в себя также арматуру, водомер, манометр, трубопроводы и пробоотборные трубки. Применение противоточной технологии ионирования-одно из основных направлений снижения удельных расходов реагентов на регенерацию ионитов и сокращения солевых стоков. Поэтому СВП1-ЗМ -принципиально отличается от аналогов и ранее выпускаемых установок. Система водоподготовки поставляется в трех модификациях: СВП1-ЗМ, СВП1-ЗМИ; СВП1-ЗМ2И.

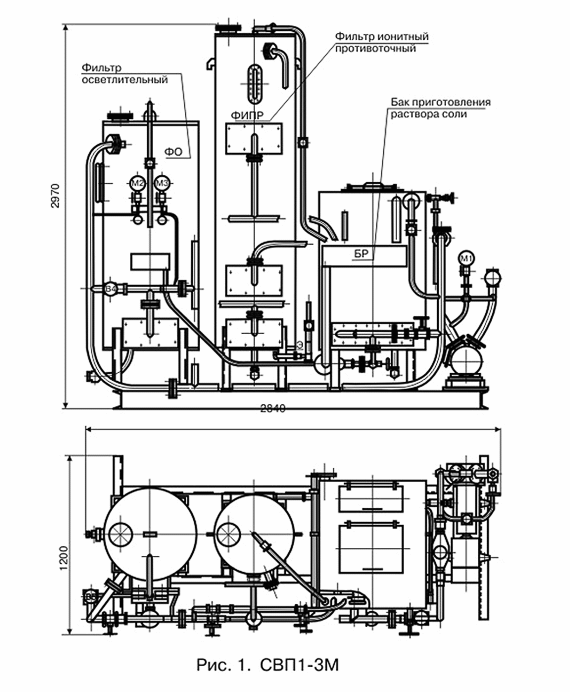

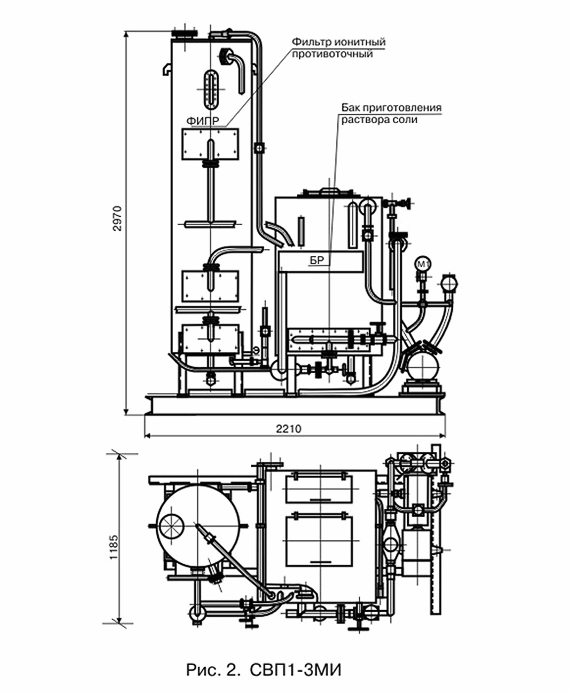

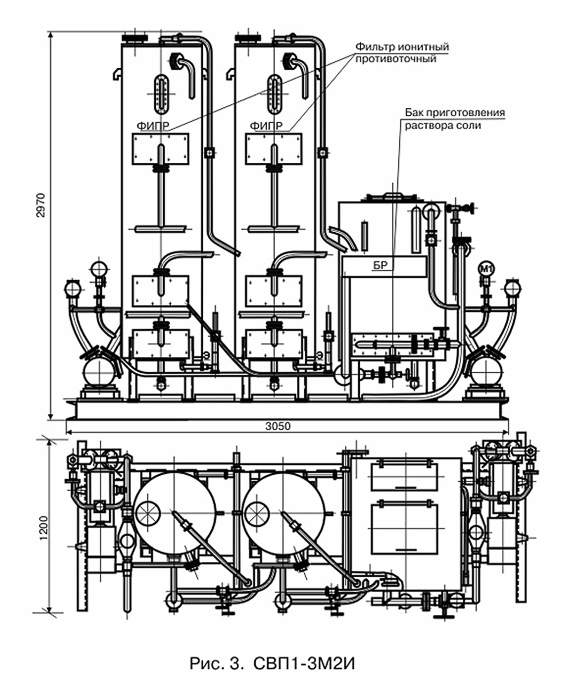

Монтажные схемы модификаций
СВП представлены на рис. 1.2.3.
Основные узлы СВП представлены
на рис. 4.5.6

СОСТАВ МОДИФИКАЦИЙ СВП
СОСТАВ / МОДИФИКАЦИЯ	СВП1-ЗМ	СВП1-ЗМИ	СВП1-ЗМ2И
ФИЛЬТР ОСВЕТЛИТЕЛЬНЫЙ	1	-	-
ФИЛЬТР ИОНИТНЫЙ ПРОТИВОТОЧНЫЙ	1	1	2
БАК ПРИГОТОВЛЕНИЯ РАСТВОРА СОЛИ	1	1	1
АГРЕГАТ ЭЛЕКТРОНАСОСНЫЙ	1	1	2
ВИД РАБОТ	Осветление воды из любого водоема	Умягчение воды из хоз. питьевого водопровода
ВИД РАБОТ	Умягчение воды
Каждая модификация смонтирована на разъемной раме (для удобства транспортировки) элементы системы соединены трубопроводами и арматурой

№	ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА
№	Наименование параметров
1	Производительность, м3/ч * Производительность для СВП1-ЗМ2И при пиковой нагрузке	1-3 (6*)
2	Давление рабочее, МПа	0,6
3	Давление умягченной воды на выходе СВП, МПа не менее	0,04
4	Температура воды, °С не более	40
5	Диаметр осветлительного фильтра (ФО), мм	600
6	Диаметр ионитного фильтра (ФиПр), мм	500
7	Габаритные размеры бака приготовления соли (БР), мм	700x700x1500
8	Фильтрующая загрузка (ФО) антрацит дробленный, кг	230 (в состав поставки не входит)
9	Фильтрующая загрузка (ФиПр) катионит ку-2-8, кг	300 (в состав поставки не входит)
10	Фильтрующая загрузка (БР) антрацит дробленный, кг	140 (в состав поставки не входит)
11	Рабочая среда	вода, NaCl

ГАБАРИТНЫЕ И ВЕСОВЫЕ ХАРАКТЕРИСТИКИ
МОДИФИКАЦИИ	L мм	Н мм	В мм	Р кг
СВП1-ЗМ	3000	3000	1500	1200
СВП1-ЗМИ	2400	3000	1200	900
СВП1-ЗМ2И	3050	3000	1200	1400

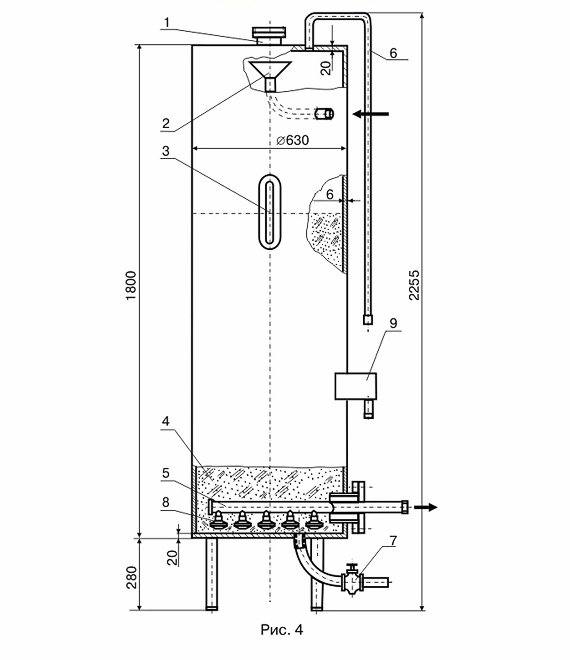

Общий вид фильтра осветлительного ФО

1. Люк; 2. Верхнее распределительное устройство (ВРУ); 3. Смотровое окно; 4. Антрацит дробленный; 5. Нижнее распределительное устройство (НРУ); 6. Воздушник; 7. Вентиль гидровыгрузки материала; 8. Фильтрующий элемент ФЭЛ-0,2-8,7-1; 9. Сборник воды

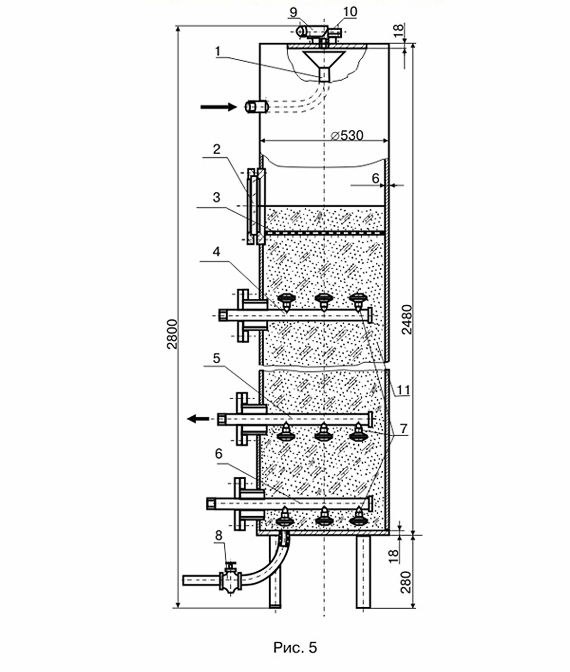

Общий вид фильтра ионитного противоточного ФИПр

1. Верхнее распределительное устройство; 2. Смотровое окно; 3. Блокирующее устройство; 4. Среднее распределительное устройство; 5. Распределительное устройство для отвода умягченной воды; 6. Нижнее распределительное устройство; 7. Фильтрующий элемент ФЭЛ-0,2-8,7-1; 8. Вентиль гидровыгрузки фильтрующего материала; 9. Штуцер воздушника; 10. Люк; 11. Фильтрующий материал

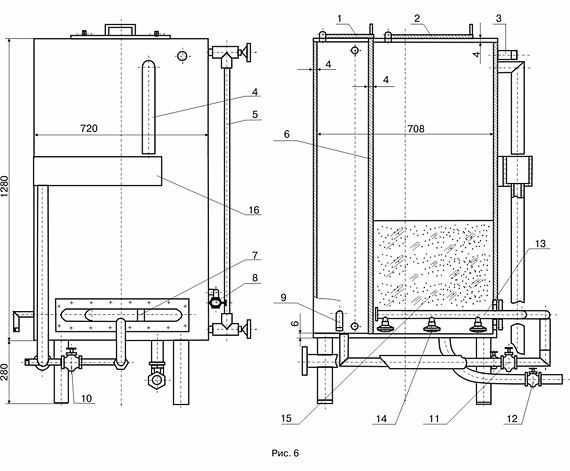

Общий вид бака приготовления раствора соли (БР)

1. Люк меньшего отсека; 2. Люк большего отсека; 3. Штуцер подвода воды; 4. Переливная труба; 5. Стеклянный указатель уровня; 6. Перегородка; 7. Штуцер подвода взрыхляющей воды; 8. Вентиль пробоотборника раствора соли; 9. Штуцер выхода раствора соли; 10. Вентиль дренажа; 11. Вентиль байпасной линии; 12. Вентиль гидровыгрузки материала; 13. Распределительное устройство; 14. Фильтрующий элемент ФЭЛ-0,2-8,7-1; 15. Фильтрующий материал; 16. Сборник воды
