Наименование:
СК6-20

Тип:
Калибраторы-измерители нелинейных искажений

ТУ:
ТУ 6684-002-56734062-2008

Краткое тех. описание:
Для автоматических измерений коэффициента гармоник, частоты и амплитуды первой гармоники, индикации отношения уровней и фазовых сдвигов высших гармоник относительно первой, индикации коэффициента передачи и фазового сдвига четырехполюсников, а также для воспроизведения коэффициента гармоник. Применяются в качестве рабочих эталонов коэффициента нелинейных искажений на объектах сферы обороны и безопасности и в промышленности. Диапазон измерений Кг 0,001...100%.

Цена СК6-20:
Уточняйте по телефону или через обратную связь.

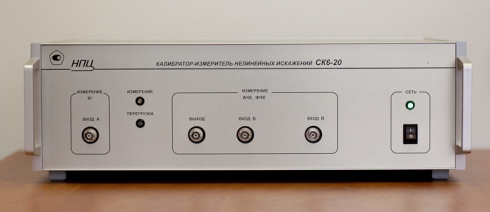

Калибратор-измеритель нелинейных искажений СК6-20

Предназначен для автоматических измерений и воспроизведения коэффициентов гармоник исследуемого гармонического сигнала, измерений частоты и амплитуды первой гармоники, индикации отношения уровней и фазовых сдвигов высших гармоник относительно первой, а также индикации коэффициента передачи и фазового сдвига четырехполюсников.

Устойчивость к климатическим и механическим воздействиям: группа 1.1 УХЛ ГОСТ РВ 20.39.304.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ИЗМЕРЕНИЕ КОЭФФИЦИЕНТА ГАРМОНИК (Кг)
Диапазон частот первой гармоники в режиме измерений Кг, кГц	0,01 … 200
Диапазон измеряемых значений Кг, %	0,001 … 100
Пределы допускаемой абсолютной погрешности измерения Кг, %	от 0,005 до 4 %
Режим индикации уровня и фазовых сдвигов гармоник, а также коэффициента передачи и фазового сдвига четырехполюсников:
диапазон индицируемого уровня гармонических составляющих и коэффициента передачи четырехполюсников, дБ с разрешающей способностью, дБ	минус 110 … 0 0,01
диапазон индицируемого фазового сдвига с разрешающей способностью	от 0° до 360° 0,1°
ИЗМЕРЕНИЕ ЧАСТОТЫ И АМПЛИТУДЫ ПЕРВОЙ ГАРМОНИКИ
Диапазон частот, кГц	0,01 … 200,00
Диапазон измеряемой амплитуды первой гармоники, В	0,01 … 2,00
Пределы допускаемой относительной погрешности измерения частоты первой гармоники, %	± 0,006
Пределы допускаемой относительной погрешности измерения амплитуды первой гармоники: в диапазоне от 10 мВ до 1 В, % в диапазоне от 1 до 2 В, %	± 1,8 ± 0,6
ВОСПРОИЗВЕДЕНИЕ КОЭФФИЦИЕНТА ГАРМОНИК (с использованием внешнего генератора 33220А)
Диапазон частот первой гармоники в режиме воспроизведения Кг, кГц	0,010 … 200
Диапазон воспроизводимых значений Кг, % с минимальным шагом, %	0,01 … 100 0,01
Пределы допускаемой абсолютной погрешности воспроизведения Кг в частотном и динамическом диапазонах - как у измерителя СК6-20
Питание от сети переменного тока 220 В:
потребляемая мощность СК6-20	60
Габаритные размеры, мм, не более	380 ×160 × 450
Масса, кг, не более	7
