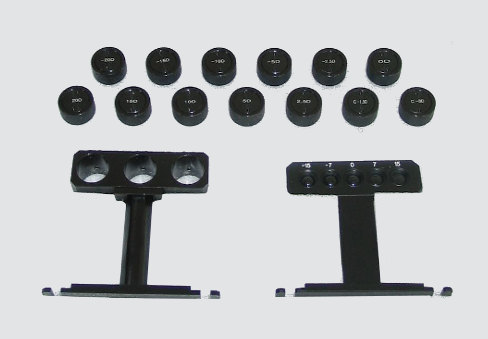

Набор оптических мер для поверки
офтальмологических приборов НОМ-3
НОМ-3 состоит из трех самостоятельных частей –
малый набор оптических мер НОМ-3М и дополнительный набор оптических
мер НОМ-3Д и кератометрический набор НОМ-3К.
Предназначен для определения
метрологических характеристик офтальмологических приборов:
рефрактометров, кераторефрактометров и кератометров
(офтальмометров), при проведении их первичной и
периодической поверки. Набор приспособлений НОМ-3
предназначен для применения органами государственного
метрологического контроля и надзора, и ремонтными
организациями.
Р 50.2.055-2007 и обеспечивает передачу размера единиц
вершинной рефракции очковых линз (диоптрия, дптр) и
призматического действия очковых призм (призматическая
диоптрия, пр дптр) рабочим средствам измерения –
диоптриметрам, методом прямых измерений.
|
Технические характеристики |
|
|
|
Малый набора оптических мер
НОМ-3М |
|
|
|
Номинальные значения задней
вершинной рефракции оптических мер, дптр |
+ 5,0; минус 5,0
+ 10,0; минус 10,0
+ 20,0; минус 20,0 |
|
|
|
Пределы допускаемой абсолютной
погрешности задней вершинной рефракции, дптр:
от 0,0 до ± 10,0;
свыше ± 10,0 дптр |
0,12
0,25
|
|
|
|
Номинальное значение
цилиндрической вершинной рефракции астигматических
линз, дптр |
минус 1,5
минус 3,0 |
|
|
|
Пределы допускаемой абсолютной
погрешности цилиндрической вершинной рефракции линз,
дптр |
0,12 |
|
|
|
Габаритные размеры футляра с
линзами, мм, не более |
320х260х80
|
|
|
|
Масса футляра с линзами, кг, не
более |
2,2 |
|
|
|
Расстояние корректирующей линзы
до поверхности глаза (оптической меры) (Vertex
Distance VD), мм |
12,0 |
|
|
|
|
|
Дополнительный набора оптических
мер НОМ-3М |
|
|
|
Номинальные значения задней
вершинной рефракции оптических мер, дптр |
0,0;
+2,5; минус 2,5;
+15,0; минус 15,0; |
|
|
|
Пределы допускаемой абсолютной
погрешности задней вершинной рефракции, дптр:
от 0,0 до ± 10,0;
свыше ± 10,0 до ± 15,0; |
0,12
0,25 |
|
|
|
Габаритные размеры футляра с
линзами, мм, не более |
320х260х80 |
|
|
|
Масса футляра с линзами, кг, не
более |
2,2 |
|
|
|
Расстояние корректирующей линзы
до поверхности глаза (оптической меры) (Vertex
Distance VD), мм |
12,0 |
|
|
|
|
|
Кератометрический набор
оптических мер НОМ-3К |
|
|
|
Номинальные значения мер радиуса
кривизны роговицы глаза и соответствующие им
значения рефракции, дптр/мм |
- 15,0/6,71
- 7,0/7,29
0/7,93
+ 7,0/8,76
+15,0/9,51 |
|
|
|
Габаритные размеры футляра с
линзами, мм, не более |
320х260х80
|
|
|
|
Масса футляра с линзами, кг, не
более |
2,2 |
|
|
