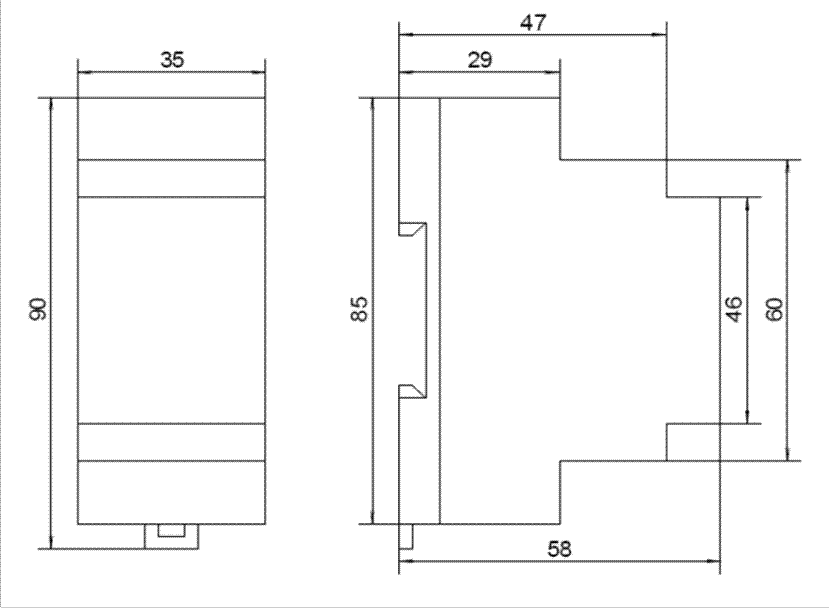

Устройство сравнения токов УСТ-10 на DIN рейку

Предназначен для ручного(автоматического) регулирования(позиционирования) положения исполнительного механизма (МЭО) путем сравнения двух токов (4-20мА) от задающего, например, от ручного задатчика (РЗД) или от  любого контроллера, имеющего токовый выход 4-20мА с током, например, от токового  датчика БСПТ-10(10М) механизма МЭО (или тока от БУ-30(30М), если в механизме  используются индуктивный или резистивный датчики).
При отклонении токов, выдаваемых токовым датчиком БСПТ (БУ-30) от заданного РЗД (контроллера или другого источника тока), УСТ-10  выдает сигнал «больше» или «меньше» на бесконтактный реверсивный  пускатель ПБР-3А(2М) и удерживает его до тех пор, пока токи не сравняются,  после чего пускатель останавливает механизм, до тех пор, пока не изменится «уставной» ток (от РЗД, контроллера…).
Удержание производится в пределах гистерезиса, который задается с помощью  переменного резистора на лицевой панели УСТ-10 (+-10% от диапазона тока 4-20мА).
Нумерация контактов (7…10) на лицевой панели УСТ-10 соответствует нумерации (7…10)  на клеммах пускателя ПБР-3А(2М).
Питание УСТ-10 осуществляется встроенным  импульсным стабилизатором напряжения  от пускателя ПБР-3А(2М) (клеммы 8,10).
Входа сравнения токов между собой гальванически развязаны.
УСТ-10 может быть встроено в пускатель ПБР-3А(2М), в этом случае вместо дискретных  сигналов управления «больше» и «меньше»  (0-24В), на клеммы 7…10 пускателя подаются  два токовых сигнала (4-20мА ) - задающий и сигнал от датчика положения  исполнительного механизма. В этом случае заказывайте пускатели ПБР-3АП, ПБР-2МП.
