Трансформаторы тока
Трансформаторы тока предназначены для передачи сигнала
информации измерительным приборам в установках переменного тока частоты 50Гц с
номинальным напряжением до 0,66кВ включительно.
Трансформаторы применяются в схемах измерения.
Трансформаторы изготавливаются в исполнении "УХЛ" категории 2
по ГОСТ 15150, предназначены для работы в следующих условиях:
- высота над уровнем моря не более 1000м;
- температура окружающей среды:
при эксплуатации от -60°С до +40°С,
при транспортировании и хранении от -60°С до +50°С;
- относительная влажность воздуха 98% при +25°С,
- окружающая среда не взрывоопасная, соответствующая атмосфере II по ГОСТ 15150,
а также не содержащая пыли, химически активных газов и паров в концентрациях,
разрушающих покрытия металлов и изоляцию;
- положение трансформаторов в пространстве произвольное.

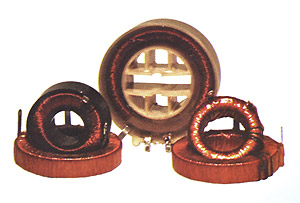

Устройство:
Многовитковая измерительная катушка трансформатора выполнена на тороидальном
магнитопроводе. Трансформатор устанавливается на жесткую пластмассовую трубу или
кабель.
|
Номинальный первичный ток, А |
Номинальный вторичный ток, А |
Пределы измерения тока, А |
Номинальная мощность на Rн, Вт |
Величина сигнала на нагрузке Rн, В |
Посадочный диаметр, мм |
|
20 |
0.005 |
4…60 |
0.02 |
1…15 |
20 |
|
70 |
0.022 |
14…210 |
0.1 |
|
160 |
0.079 |
32…480 |
0.4 |
40 |
|
250 |
0.111 |
50…750 |
0.58 |
|
400 |
0.162 |
80…1200 |
0.8 |
|
160 |
0.05 |
32…480 |
0.3 |
1.2…18 |
40 |
|
250 |
50…750 |
|
400 |
80…1200 |
|
