Модули управления симисторами МУПС-2

Панель модулей управления симисторами МУПС-2 предназначена для управления симисторами типа ТС161-160, ТС161-200, использующихся в электронных коммутаторах станций управления БМС-1УС.

Панель предназначена для установки в станции управления серии БМС-1УС вместо модуля управления симисторами МУПС-1.

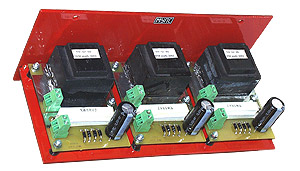

На панели расположены три платы МУПС-2, каждая из которых управляет одним из симисторов трехфазного коммутатора

1. Напряжение питания:
входное управляющее напряжение 220В 50Гц;
потребляемая мощность каждой платы не более 7ВА;
ток управления при напряжении 4В не менее 600мА.

2. Основные конструктивные параметры:
габаритные размеры, мм, не более 140х220х120;
масса, кг, не более 3.

3. Панель устойчива к воздействию климатических факторов:
- диапазон рабочих температур от -40°С до +55°С, максимальная относительная влажность воздуха при температуре +25°С не более 98%;
- диапазон температур хранения от -50°С до +55°С, максимальная относительная влажность воздуха при температуре +25°С не более 98%.

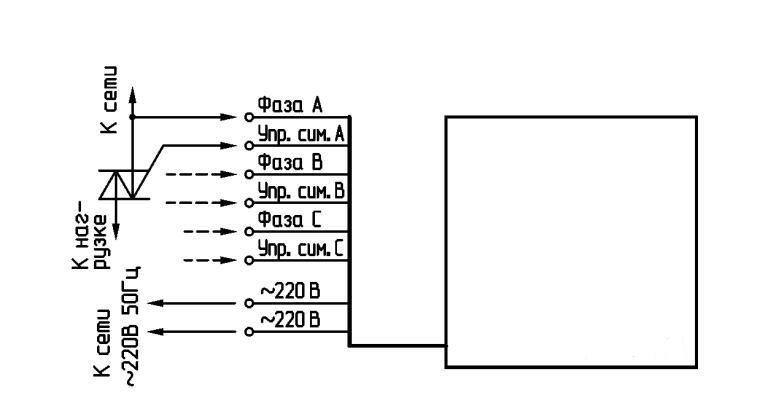

4. Схема подключения:
