Ремонтный комплект РК-ШГС

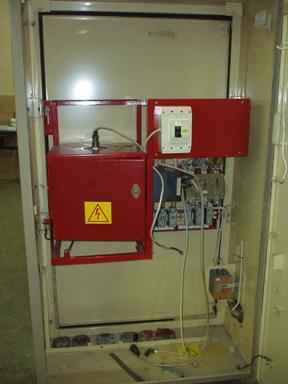

Ремонтный комплект РК ШГС предназначен для ремонта и восстановления некомплектных станций управления, защиты и контроля электродвигателя привода погружных насосов добычи нефти мощностью от 14 до 100кВт типа ШГС5805.

1. РК ШГС обеспечивает:
- ручное включение и отключение электродвигателя тумблером ПУСК;
- автоматическое включение - отключение электродвигателя при работе в режиме программатора через заданные промежутки времени:
время включенного и отключенного состояния - до 999 минут.
дискретность установки - 1 минута.
- режим дистанционного управления.

2. РК ШГС производит защитное отключение электродвигателя
при возникновении аварийных режимов работы с временной
задержкой:
при обрыве одной из фаз - 3 секунды;
при асимметрии токов в фазах более 18% - 3 секунды;
при токах перегрузки в фазах более 30% от установленного номинального значения - 30 секунд;
при токах недогрузки в фазах более 30% от установленного номинального значения - 30 секунд;
при превышении напряжения сети более 10% от номинального значения - 3 секунды;
при понижении напряжения сети более 25% от номинального значения - 3 секунды;
при поступлении сигнала (замыкание цепи) с датчиков технологической защиты (ЭКМ1, ЭКМ2) - 3 секунды;
при поступлении сигнала МКИ (контроль сопротивления изоляции) - 3 секунды.

3. РК ШГС обеспечивает индикацию и запоминание причины отключения электродвигателя (ПЕРЕГРУЗ, НЕДОГРУЗ, ПЕРЕКОС, ЧЕРЕДОВАНИЕ ФАЗ, АВАРИЯ СЕТИ, ЭКМ1,ЭКМ2, МКИ - Сопротивление изоляции электродвигателя – Rизол) до нажатия кнопки СБРОС или снятия напряжения питания.

4. РК ШГС производит блокирование включения электродвигателя при:
- нарушении порядка чередования фаз напряжения в питающей сети;
- превышении напряжения сети более 10% от номинального значения;
- понижении напряжения сети более 15% от номинального значения;
- обратном вращении погружного электродвигателя (синусоидальное напряжение более 3В – работа электродвигателя в режиме генератора);
- поступлении сигнала КОМПАРАТОР - аналоговый сигнал более 5В.

5. РК ШГС обеспечивает:
- автоматическое включение электродвигателя через заданное время самозапуска при восстановлении напряжения питающей сети после перерыва в снабжении электроэнергией и включенном положении тумблера ПУСК:
время задержки самозапуска электродвигателя - от 10 до 100 секунд;
дискретность установки - 1 секунда.
- автоматическое повторное включение (АПВ1, АПВ2) электродвигателя при аварии по недогрузу с программируемой задержкой после отключения:
время до АПВ при аварии по недогрузу - до 999 минут;
дискретность установки - 1 секунда.

6. РК ШГС предоставляет возможность настройки и цифровой индикации значений уставок:
- номинального тока электродвигателя;
- времени ЗСМ;
- времени работы электродвигателя при работе в программном режиме;
- времени паузы электродвигателя при работе в программном режиме;
- времени АПВ;
- минимального значения сопротивления изоляции.

7. РК ШГС обеспечивает цифровую индикацию значений:
- рабочего тока электродвигателя;
- фазного напряжения сети;
- сопротивления изоляции.

8. РК ШГС осуществляет счет и индикацию:
N – количество включений электродвигателя;
Тå - общее время работы электродвигателя;
ТО – время работы с последнего включения электродвигателя.

9. РК ШГС обеспечивает подключение внешних токоприемников с током до 60А, напряжением ~ 3 ´ 380В, 50Гц (разъем ПРС).

10. Электропитание РК ШГС осуществляется от трехфазной сети переменного тока:
трехфазное напряжение - 380В;
отклонения напряжения питания - 380В±30%;
частота - 50±1Гц.

11. РК ШГС устойчив к воздействию следующих климатических факторов:
диапазон рабочих температур - от -40 до +50°С
максимальная относительная влажность воздуха при температуре + 25°С - 98%
