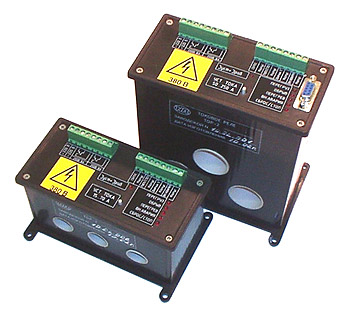

Токовое реле ТОР-22
Токовые реле ТОР-22 предназначены для защиты
электродвигателей погружных насосов артезианских скважин в трехфазных сетях
0,4кВ. Реле отличаются встроенными трансформаторами тока и рассчитаны для работы
в 3-х фазной сети с током от 4 до 25А и от 12 до 63А.
1. Реле контролирует:
- значения токов нагрузки;
- сигнал с датчика сухого хода;
- 2 сигнала с ЭКМ;
- сигнал с внешнего датчика (замкнут/разомкнут).
2. Параметры электропитания:
напряжение питания, В 220+30%;
частота, Гц 50+1;
потребляемая мощность, ВА, не более 5.
3. Конструктивные параметры:
габаритные размеры, мм, не более 144х72х92;
масса, кг, не более 0,7.
4. Условия эксплуатации:
температура окружающей среды от -40°С до +50°С;
относительная влажность воздуха при температуре +25°С до 98%.
5. Степень защиты реле IP00 по ГОСТ 14254-96.
6. Рабочее положение реле - любое.
7. Реле обеспечивает возможность установки порога
срабатывания защиты при токах перегрузки в фазах.
8. Реле обеспечивает автоматическое отключение
нагрузки при возникновении аварийных ситуаций с индикацией причины отключения:
- при обрыве одной или двух фаз или при небалансе токов в фазах 40+10% от
значения уставки рабочего тока в течение 4...8с (светодиод ОБРЫВ);
- при перегрузках в фазах более 130% от значения уставки рабочего тока в течение
4...120с в зависимости от значения перегруза (светодиод ПЕРЕГРУЗ);
- при подаче сигнала релейного типа от внешних датчиков технологической защиты
(например, ЭКМ) без выдержки времени (светодиод ВН. АВАРИЯ);
- при срабатывании датчика типа "сухой ход" - для объектов, использующих в
качестве датчика два металлических электрода, установленных на определенном
уровне в емкости с водой (светодиод ДСХ).
9. Сброс аварийных блокировок осуществляется подачей
сигнала СБРОС или отключением питания.
10. Реле обеспечивает:
- коммутацию внешних цепей 2-мя исполнительными реле тока не более 8А
напряжением не более 250В 50Гц. Первое переключается в аварийной ситуации (2
группы контактов на переключение). Второе служит для обеспечения циклов
"ВКЛЮЧЕНО", "ВЫКЛЮЧЕНО" в автоматическом режиме (2 контакта на
замыкание/размыкание) при использовании сигнала с ЭКМ.

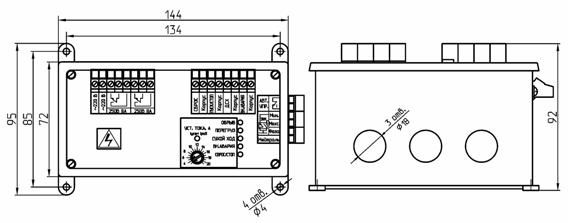

11. Габаритные и установочные размеры.

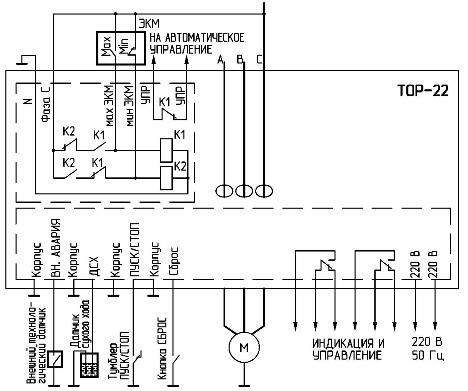

12. Схема подключения.
|
