Фильтр блочный регулируемый ФБР-5
Основные сведения:
Фильтр блочный регулируемый ФБР-5 предназначен для
предотвращения попадания на прием погружных центробежных насосов (ЭЦН) твердых
примесей, содержащихся в пластовой жидкости, с определенным размером частиц.
Все выпускаемые фильтры ФБР-5 сертифицированы.
Средняя секция ФБР-5 запатентована.
Технические характеристики:
Характеристика рабочей среды (смесь нефти, попутной воды и
нефтяного газа):
- температура рабочей среды, не более - 1200С;
- водородный показатель попутной воды - 6,0 ... 8,5pH ;
- максимальное содержание воды - 99%;
- максимальная концентрация твердых частиц, не более - 1г/л;
- максимальная концентрация сероводорода - 0,01г/л;
- содержание свободного газа, не более - 55%;
- гидростатическое давление в месте подвески, не более - 32МПа (320кгс/см2).
|
Параметры |
ФБР-5-2 |
ФБР-5-3 |
ФБР-5-4 |
ФБР-5-5 |
ФБР-5-6 |
|
Количество секций |
2 |
3 |
4 |
5 |
6 |
|
Максимальная пропускная
способность, м3/сутки, при
номинальном межвитковом зазоре:
- 0,10мм
- 0,40мм
- 0,70мм
- 0,95мм |
25
80
125
200
|
30
125
200
300
|
40
160
300
400
|
60
250
400
400
|
80
400
400
400
|
|
Габаритные размеры, мм:
наружный диаметр
монтажная длина |
103
1300
|
103
1800
|
103
2300
|
103
2800
|
103
3300
|
|
Масса, кг |
40 |
54 |
68 |
82 |
96 |
устройство и принцип работы фильтра:

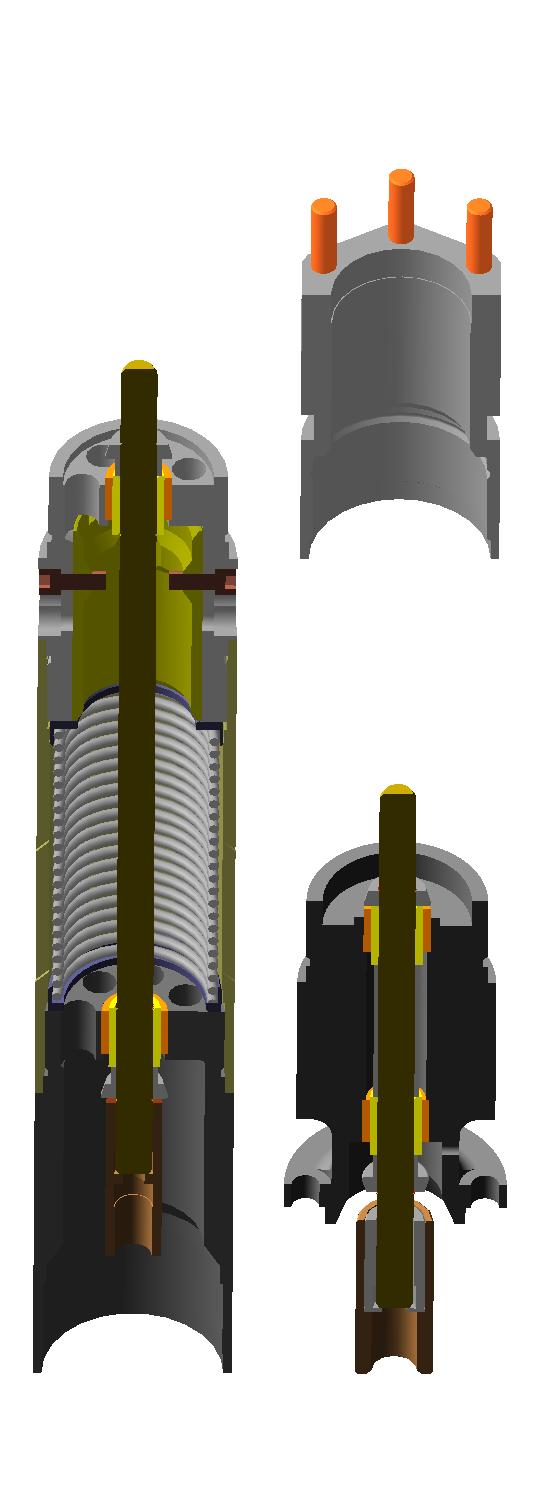

Фильтр состоит из основания, головки и средних секций с
размещенным в них фильтрующим элементом в виде пружины.
Пружины имеют коррозионностойкое покрытие. Пары трения
радиальных подшипников выполнены из твердого сплава. Остальные детали
изготовлены из нержавеющих сталей, латуни и сталей с антикоррозионным покрытием.
Фильтр ФБР-5 устанавливается в место модуля входного МВ-5.
Пластовая жидкость из скважины поступает в фильтр через
щелевые отверстия в корпусах средних секций, проходит фильтрацию через
межвитковые зазоры пружин средних секций и затем поступает на прием насоса. Для
установки межвиткового зазора пружин на каждой секции используются
регулировочные винты.
Количество средних секций зависит от подачи
электроцентробежного насоса и установленного межвиткового зазора пружины.
|
