Фильтр скважинный регулируемый ФРНП-1УМ

Фильтр скважинный регулируемый (противопесочный) ФРНП-1УМ предназначен для предотвращения попадания механических примесей на прием глубинного насосного оборудования и защиты деталей насоса от отложений парафина.

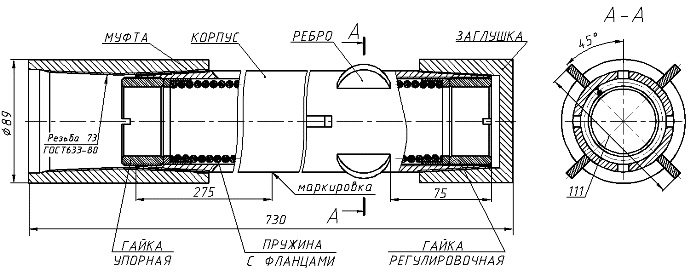

Фильтр состоит (рис.1) из корпуса с продольными пазами, внутри которого размещается пружина с фланцами, создающими лабиринтное уплотнение опорных витков. Для регулирования межвиткового зазора пружины используется гайка со стороны заглушки.

Рисунок 1

На корпусе выполнена резьба для присоединения муфты и заглушки. Ребра корпуса обеспечивают ориентацию фильтра в колонне НКТ и препятствуют накоплению отложений на корпусе фильтра при спуско-подъемных операциях.

Пружина имеет специальное коррозионно-стойкое исполнение.

Фильтр устанавливается перед всасывающим клапаном насоса.

РЕКОМЕНДУЕТСЯ для увеличения срока межремонтного периода устанавливать секцию из 3 (трех) фильтров.

Основные технические характеристики
