Определитель концентраций токсических и аварийных выбросов в атмосфере ОКТАВА-ХК

Точное название

Определитель концентраций токсических и аварийных выбросов в атмосфере(ОКТАВА-ХК) КЕДШ.413322.003.

Предназначание

Определитель концентраций токсических и аварийных выбросов в атмосфере «ОКТАВА-ХК» (фото 1) предназначен для обнаружения и полуколичественного определения отравляющих, аварийно химически опасных и других токсичных веществ (ОВ, АХОВ) в воздухе и в капельно-жидком состоянии на поверхностях объектов с помощью индикаторных плоских элементов (ИПЭ), входящих в комплектацию прибора. Обеспечивает возможность определения до 27 наименований целевых веществ.

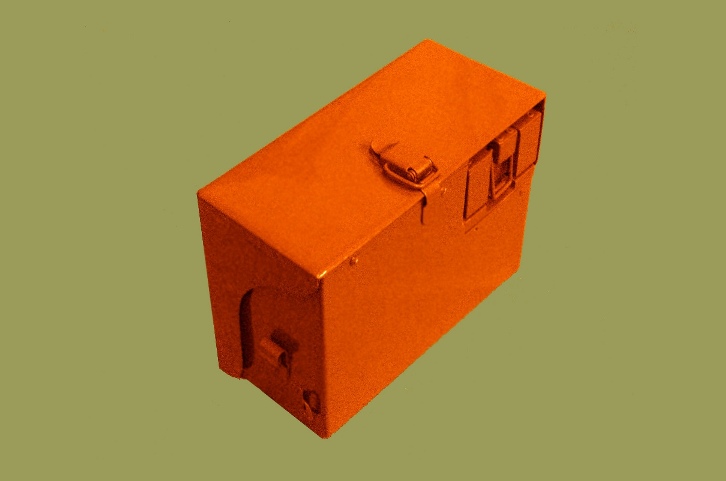

Фото 1 – Общий вид

В настоящее время Определитель концентраций токсических и аварийных выбросов в атмосфере «ОКТАВА-ХК» сертифицируется.

Принцип работы

Определитель концентраций токсических и аварийных выбросов в атмосфере «ОКТАВА-ХК» (далее – прибор «ОКТАВА-ХК») представляет собой аналитический блок, включающий в себя: блок побудителя расхода воздуха, грелку, электронный блок, управляющий последовательностью операций, блок фиксации элементов ИПЭ, блок считывающий изменение индикационных эффектов с элементов индикаторных плоских, помещенные в металлический корпус (фото 2).Принцип работы при обнаружении и полуколичественном определении ОВ, АХОВ в воздухе, на поверхностях объектов заключается:

• забор анализируемого воздуха;

• сорбция анализируемого воздуха на индикаторную подложку элементов ИПЭ с одновременным считыванием изменения окраски реакционной зоны элементов ИПЭ фотодатчиком;

• обработка информации;

• вывод результата на индикаторную панель. При наличии вещества в воздухе, на поверхностях исследуемых объектов происходит изменение окраски элементов ИПЭ, прекращение забора воздуха и выдача светового и звукового сигнала.

Прибор «ОКТАВА-ХК» упаковывается в футляр вместе с комплектом принадлежностей (в том числе ремнями для переноски), комплектом ЗИП, дополнительным комплектом элементов ИПЭ.

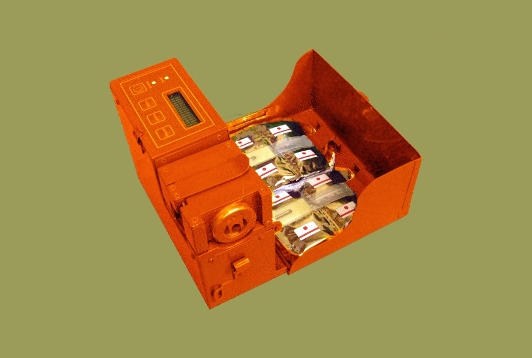

Фото 2 – Месторасположение элементов ИПЭ

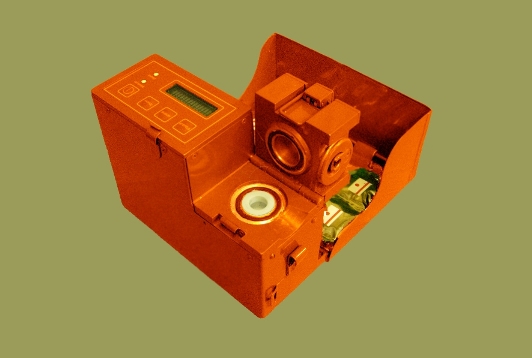

Фото 3 – Отсек фиксации элементов ИПЭ

Технические характеристики

• Выдает сигнал «Малоопасно» при концентрациях целевых веществ от малоопасных до опасных согласно таблице 1;

• выдает сигнал «Опасно» при концентрациях целевых веществ от опасных и выше, согласно таблице 1;

• выдает сигнал «Обнаружено» при концентрациях целевых веществ от указанных в таблице 2 и выше;

• в отсутствии паров ОВ, АХОВ прибор «ОКТАВА-ХК» выдает сигнал «Не обнаружено» ("контрольная проба");

• быстродействие при обнаружении паров ОВ, АХОВ в воздухе и на поверхностях исследуемых объектов в НКУ составляет:

  •  для веществ типа ФОВ – не более 8 минут;

  •  для веществ типа серного иприта, азотистого иприта, люизита, фосгена, дифосгена, СИ-ЭС, СИ-АР, BZ, синильной кислоты, хлорциана, адамсита, окиси углерода, хлорацетофенона в опасных концентрациях – не более 3 минут, в малоопасных концентрациях – не более 8 минут;

  •  для веществ типа хлор, аммиак, окислы азота, гептила, самина, хлорпикрина, не более 8 минут.

Таблица 1 – Степени опасности и пороги чувствительности целевых веществ

Таблица 2 – Пороги чувствительности целевых веществ

Дополнительно исследована возможность создания элементов ИПЭ для обнаружения ацетона, двуокиси серы, двуокиси углерода, диметиламина, паров ртути, сероводорода, формальдегида, фтористого водорода, хлористого водорода. Данные по прогнозируемым порогам чувствительности указанных элементов ИПЭ приведены в таблице 3.   При включении работы по созданию элементов ИПЭ (см. табл.3) в Госзаказ, она будет проведена в кратчайшее время.

Таблица 3 – Пороги чувствительности целевых веществ

• обнаруживает пары ОВ, АХОВ в воздухе и на поверхностях исследуемых объектов с вероятностью не менее 0,9 в НКУ;

• время подготовки к работе составляет не более 5 минут;

• время непрерывной работы в НКУ составляет не менее 4 часов;

• время работы прибора «ОКТАВА» в режиме ожидания составляет не менее 20 часов;

• производительность блока побудителя расхода воздуха составляет (3,0 ± 0,5) дм³/мин в НКУ;

• средняя наработка на отказ составляет не менее 1000 часов;

• выдерживает воздействие механических нагрузок согласно требованиям ГОСТ РВ 20.39.304 к аппаратуре группы 1.4.1, 1.6.4;

• устойчив к воздействию предельно низкой температуры окружающей среды минус 50°С;

• устойчив к воздействию предельно высокой температуры окружающей среды 60 °С;

• сохраняет работоспособность после воздействия перепада температур от минус 50 до 60 °С;

• устойчив к средствам специальной обработки;

• электропитание осуществляется от аккумуляторных батарей напряжением 14 В;

• масса прибора в серийном производстве – от 3 до 5 кг (для различных исполнений);

• габаритные размеры - 222 ´ 162 ´ 103 мм.
