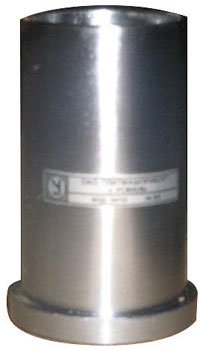

Модель 09721. Гильза
Гильза предназначена для изготовления цилиндрических образцов из
влажных песков формовочных и стержневых смесей для определения газопроницаемости
по ГОСТ 23409.6-79 и прочности при сжатии ГОСТ 23409.7-78. Используется в
цеховых и заводских лабораториях формовочных материалов и смесей и в
лабораториях научно-исследовательских организаций.
Гильза включает собственно гильзу т поддон. Поддон предназначен для
использования в качестве дна гильзы при заполнении ее смесью.
Принцип работы гильзы заключается в получении образца смеси, засыпаемой
в гильзу и уплотненной на копре по ГОСТ 23409.6-79.
Основные данные:
|
Внутренний диаметр, мм: |
3(5)0-0,025 |
|
Поверхностная твердость, НRСэ: |
49 |
|
Шероховатость внутренней поверхности, мм: |
0,40 |
|
Установленная безотказная наработка, циклов изготовления образцов: |
5-104 |
|
Контролируемый параметр, по которому определяется
непригодность гильзы в работе: |
|
Выход внутреннего диаметра гильзы за пределы допустимого значения: |
50,025мм |
|
Габарит гильзы: |
5719*12 –0,35 |
|
Масса гильзы без поддона, кг не более: |
0,6 |
Комлект поставки
В комплект поставки входят гильза, поддон, коробок
упаковочный и паспорт.
|
