Установка испытаний тормозного оборудования
пассажирских вагонов (СИТОВ-ПАСС)
Установка испытаний тормозного
оборудования пассажирских вагонов предназначена для проверки
технических характеристик пневматического и
электропневматического тормозов пассажирских вагонов.
Установка позволяет производить полный объем работ по контролю
параметров тормозного оборудования в соответствии с Инструкцией
ЦВ-ЦЛ-292. Во время испытаний проверяются плотность тормозной
системы, величины давлений в тормозном цилиндре и сил нажатия
тормозных колодок, выхода штока тормозного цилиндра, проверяется
работа авторегулятора, выпускного клапана и стоп-кранов,
величины сопротивления изоляции и проводников.
Все контролируемые параметры измеряются специальными
датчиками и результаты регистрируются в долговременной памяти
установки для дальнейшего переноса данных на ПЭВМ, что
обеспечивает объективность проверки. Результаты измерений и
текущее состояние установки отображается на алфавитно-цифровом
дисплее.
Проверка может производится в автоматическом режиме (последовательно
производятся торможение и отпуск в различных режимах) и ручном режиме,
при котором возможно проведение отдельных испытаний.

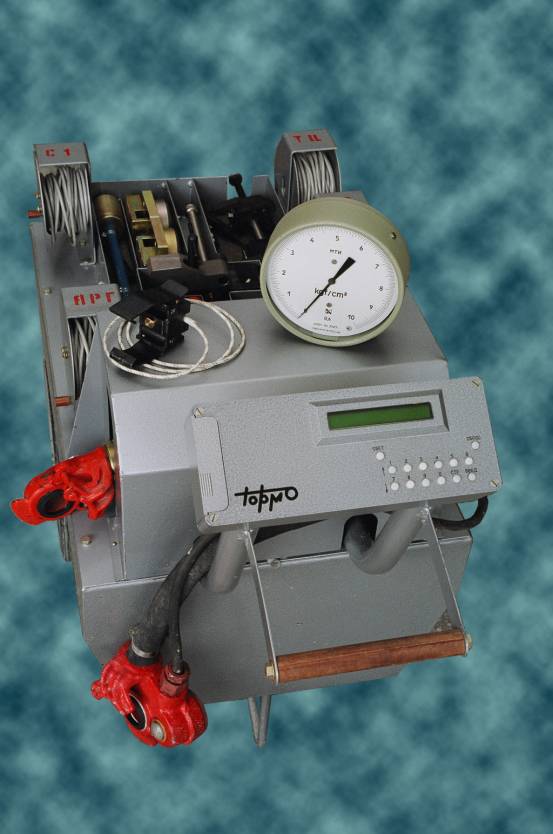

Установка состоит из двух частей передвижной установки СИТОВ–1,
которая производит испытания тормоза, и устройства электрических
измерений и испытаний УЭИ, с помощью которого производятся измерения
сопротивления изоляции и проводников. Обе части имеют двойное питание –
от аккумулятора и от сети 220 В.
Основные технические характеристики:
Диапазон измерения давления 0...6,0кгс/см2,погрешность не
более ±0,05 кгс/см2;
Диапазон измерения силы 0...5000 кгс, погрешность измерения не более
±2,5 %;
Диапазон измерения перемещения (для датчика выхода штока и датчика
авторегулятора) 0...200 мм, погрешность измерения не более ±2 мм;
Диапазон измерения сопротивления изоляции при испытательном
напряжении 2500В 0...20 МОм, погрешность измерения не более ±5 %;
Диапазон измерения сопротивления проводников 0...10 Ом, погрешность
измерения не более ±1,5 %;
Емкость модуля памяти 4000 вагонов.
|
