Комплекты приспособлений для поверки
диоптриметров КПП-2Р
Комплект приспособлений КПП-2Р состоит из двух
самостоятельных частей - комплекта приспособлений КПП-2 и комплекта
приспособлений КПП-2Д.
Предназначен для использования в качестве
рабочего эталона второго разряда в соответствии с «Локальной
поверочной схемой для средств измерений вершинной рефракции
и призматического действия очковых линз и призм» Р
50.2.055-2007 и обеспечивает передачу размера единиц
вершинной рефракции очковых линз (диоптрия, дптр) и
призматического действия очковых призм (призматическая
диоптрия, пр дптр) рабочим средствам измерения –
диоптриметрам, методом прямых измерений.
Комплект приспособлений КПП-2Р
предназначен для определения метрологических характеристик
отечественных и импортных диоптриметров при проведении их
первичной и периодической поверки, калибровки, ремонта.
Комплект приспособлений КПП-2Р применяется в соответствии с
методами и средствами поверки МИ 1396-86, МИ 339-83 на
отечественные диоптриметры, ГОСТ Р 50606-93 на импортные
диоптриметры, и другими утвержденными документами по поверке
диоптриметров. Комплект приспособлений КПП-2Р предназначен
для применения органами государственного метрологического
контроля и надзора и ремонтными организациями.
|

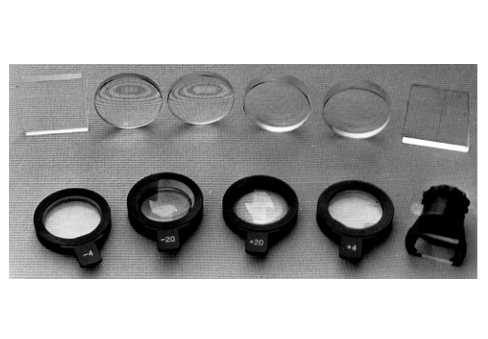

1. Комплект приспособлений КПП-2: |
|
- Линзы сферические + 4,0; минус
4,0 дптр |
2 шт |
|
- Линзы сферические + 20,0; минус
20,0 дптр |
2 шт |
|
- Линзы сферические с отмеченным
центром + 8,0; минус 8,0 дптр |
4 шт |
|
- Призма со скошенной гранью с
призматическим действием 6 пр дптр |
1 шт |
|
- Пластина плоскопараллельная со
штрихом |
1 шт |
|
- Лупа измерительная ЛИ 4-10Х (
ЛИ 3-10Х) по ГОСТ 25706-83 |
1 шт |
|
- Комплект упаковок (футляр
деревянный) |
1 шт |
|
2. Комплект сферических линз
КПП-2Д : |
|
- Линзы сферические + 20,0; минус
20,0 дптр |
2 шт |
|
- Линзы сферические + 25,0; минус
25,0 дптр |
2 шт |
|
- Линза сферическая минус 30,0
дптр |
1 шт |
|
- Комплект упаковок (футляр) |
1 шт |
|
3. Комплект приспособлений для
поверки диоптриметров КПП-2Р. |
|
Руководство по эксплуатации |
1 шт |
Все вышеуказанные оптические элементы
устанавливаются в ячейки деревянного футляра, имеющего
шильдик с указанием заводского номера комплекта
приспособлений.
|
Технические характеристики |
|
|
|
Комплект приспособлений КПП-2 |
|
|
|
Номинальные значения задней
вершинной рефракции сферических линз, дптр |
+ 4; минус 4
+ 20; минус 20 |
|
|
|
Номинальные значения задней
вершинной рефракции сферических линз с отмеченным
центром, дптр |
+ 8; минус 8 |
|
|
|
Пределы допускаемой абсолютной
погрешности задней вершинной рефракции для
сферических линз, дптр,:
+ 4,0; минус 4,0;
+ 20,0; минус 20,0;
+ 8,0; минус 8,0 |
±0,02
±0,04
±0,06
|
|
|
|
Несовпадение центра перекрестия с
оптическим центром линзы с отмеченным центром, мм,
не более |
0,06 |
|
|
|
Номинальное значение
призматического действия призмы со скошенной гранью,
пр дптр |
6,0 |
|
|
|
Пределы допускаемой абсолютной
погрешности призматического действия, пр дптр |
±0,06 |
|
|
|
Угол между гранями 1 и 3 призмы
со скошенной гранью |
10° ± 5´ |
|
|
|
Предельное отклонение от
параллельности штриха призмы боковым граням и
плоскости главного сечения, мм на длине 40 мм |
±0,05 |
|
|
|
Предельное отклонение от
параллельности нанесенного штриха основанию
плоскопараллельной пластины, мм на длине 40 мм |
±0,03 |
|
|
|
Световой диаметр линз, мм, не
менее |
20 |
|
|
|
Габаритные размеры футляра с
линзами, мм, не более |
250х98х65 |
|
|
|
Масса футляра с линзами, кг, не
более |
0,850 кг |
|
|
|
Комплекта приспособлений КПП-2Д |
|
|
|
Номинальные значения величины
задней вершинной рефракции сферических линз, дптр |
+ 20; минус 20;
+ 25; минус 25;
минус 30 |
|
|
|
Пределы допускаемой абсолютной
погрешности величины задней вершинной рефракции,
дптр
+ 20; минус 20;
+ 25; минус 25;минус 30 |
±0,04
±0,06
|
|
|
|
Диаметр линз, мм, не более |
34 |
|
|
|
Габаритные размеры футляра с
линзами, мм, не более |
250х98х65 |
|
|
|
Масса футляра с линзами, кг, не
более |
0,7 кг |
|
|
