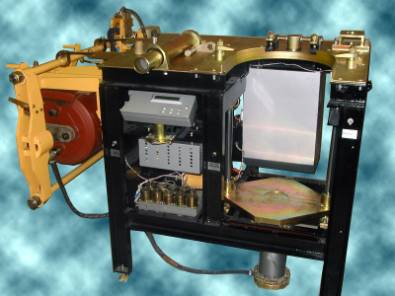

Стенд для ремонта и автоматических испытаний тормозного
цилиндра (СИТЦ)
СИТЦ предназначен для ремонта
тормозных цилиндров и испытания их в автоматическом режиме с
регистрацией результатов испытаний. СИТЦ позволяет производить
полную разборку тормозных цилиндров 188Б, 501Б, 002.
Для обеспечения разборки передней крышки тормозного
цилиндра в стенде оборудована позиция с силовым приводом.
Проверку плотности деталей задней крышки и поршня с манжетой
производят на специальных приспособлениях, расположенных на
рабочей поверхности стола СИТЦ.
Проверка деталей тормозного цилиндра на СИТЦ обеспечивает
работоспособность собранного тормозного цилиндра.
Выпускаются также варианты СИТЦ для тормозных цилиндров
диаметром 10², 12² и
16².
СИТЦ обеспечивает проверку плотности собранного тормозного
цилиндра во всем рабочем диапазоне выхода штока.
Отличительной особенностью СИТЦ является контроль величины силы
сопротивления перемещению штока. Обработка этих данных на микроЭВМ,
входящей в состав СИТЦ, позволяет дать заключение о работоспособности
тормозного цилиндра и увеличить период его безотказной работы.
Применение СИТЦ позволяет обеспечить качественный ремонт
тормозных цилиндров и проверку работоспособности во всем рабочем
диапазоне выхода штока. Результаты контроля вводятся в память ПЭВМ для
контроля процесса измерений и накопления статистической информации.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
Диапазон измерения выхода штока, мм……… 0…150
Точность измерения перемещения штока, мм. ±
1
Диапазон давлений в тормозном цилиндре МПа (кгс/см 2)
0…0,42 (0...4,2)
Давление сжатого воздуха в питающей магистрали МПа (кгс/см
2) 0,65…0,90 (6,5...9,0)
Напряжение питания сети переменного тока частотой 50 Гц,
В 220 ± 20
Потребляемая номинальная мощность, ВА 100
Диапазон рабочих температур, °С…………
от +10 до +25
Габаритные размеры не более, мм………… 2500´1800´1200
Масса не более, кг…………………………… 450
|
