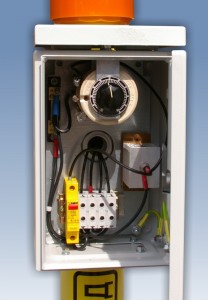

Блок совместной защиты (реостатный) БСЗ(Р)
Применение силовых реостатов позволяет производить
плавную регулировку сопротивления каналов без
использования электрических перемычек, не отключая
станции катодной защиты.
Встроенный измерительный шунт позволяет определять
величину тока канала с помощью милливольтметра.
Защита БСЗ(Р) от атмосферных перенапряжений
обеспечивается устройством грозозащиты (варистором).
Электрическая схема
канала БСЗ(Р) Х1 …Х4 – контактные зажимы
VD1 – диод
R1 – реостат
RS1 – измерительный шунт
Технические характеристики
|
Обозначение |
Количество каналов |
Максимальный ток канала, А |
Диапазон регулирования сопротивления
реостата, Ом |
|
БСЗ(Р) 1/10 |
1 |
10 |
0…0,5 |
|
БСЗ(Р) 2/10 |
2 |
10 |
0…0,5 |
|
БСЗ(Р) 1/14 |
1 |
14 |
0…0,5 |
|
БСЗ(Р) 2/14 |
2 |
14 |
0…0,5 |
|
БСЗ(Р) 1/25 |
1 |
25 |
0…0,25 |
|
БСЗ(Р) 2/25 |
2 |
25 |
0…0,25 |
|
