Контрольно-измерительные пункты (КИП)

Предназначены для контроля и регулирования параметров электрохимической защиты, а также обозначения трасс трубопроводов.

Область применения:

• на линейной части магистральных трубопроводов;

• в местах пересечения трубопроводов;

• в местах пересечения трубопроводов с высоковольтными линиями электропередачи;

• в местах пересечения трубопроводов с кабелями связи;

• в местах пересечения трубопровода с автомобильными и железными дорогами( при использовании для трубопроводазащитного кожуха);

• на вставках (муфтах) электроизолирующих;

• на анодных заземлителях;

• на установках протекторной защиты трубопроводов

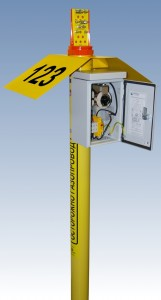

Контрольно-измерительный пункт конструктивно состоит из стойки и закрепленного на ней клеммного терминала. Дополнительно комплектуется километровым знаком, позволяющим визуально контролировать трассу трубопровода с воздуха.

Стойка по требованию заказчика может быть изготовлена из поливинилхлорида (ПВХ), стеклопластика или металла. Применяемые материалы специально предназначены для эксплуатации на открытом воздухе во всех климатических зонах. Стойка оснащена анкерным устройством, препятствующим свободному изъятию контрольно-измерительного пункта из грунта.

Клеммный терминал изготовлен из поликарбоната и предназначен для установки до 18 контактных зажимов. Контактные зажимы изготовлены из нержавеющей стали или латуни. Для исключения несанкционированного доступа клеммный терминал имеет крышку с запирающим устройством.

Маркировка и предупреждающие (информационные) надписи выполнены на самоклеющейся пленке методом термотрансферной печати. Для повышения стойкости маркировки и надписей к воздействию ультрафиолетового излучения применяется наружное ламинирование специальной защитной пленкой. Стойкость маркировки и надписей не менее 10 лет.

Преимущества конструкции

• повышенная стойкость к воздействию климатических факторов окружающей среды;

• современный и эстетичный вид;

• свободный доступ к контактным зажимам клеммного терминала;

• удобный монтаж кабелей и дополнительного оборудования: электродов сравнения, индикаторов
  скорости коррозии и т.д.;

• не требуется дополнительное обслуживание по сохранению внешнего вида;

• малый вес (для контрольно-измерительных пунктов со стойками из ПВХ или стеклопластика)
