Испытательно-прожигающий комплекс ИПК-1
Испытательно-прожигающий комплекс ИПК-1 предназначен дли
испытаний силовых кабельных линий от 0,4 до 10 кВ постоянным напряжением до 60
кВ и прожига поврежденной изоляции кабелей в диапазоне от 60 кВ до 0.
ИПК-1 может использоваться:
-
в составе передвижной электротехнической лаборатории
ЛК-10;
-
как автономный комплекс приборов (в том числе,
смонтированный на самоходном шасси).
Испытательно-прожигающий комплекс ИПК-1 состоит из малогабаритного прожигающего
устройства МПУ-3 «Феникс», аппарата испытаний и прожига диэлектриков АИД-60П «Вулкан-M»
и диодной линейки ДЛ-1 (вес ДЛ-1 14 кг, общий вес комплекса 99 кг). МПУ-3
«Феникс» и АИД-60П «Вулкан-M» скоммутированы через диодную линейку таким
образом, что обеспечивают возможность проведения непрерывного бесступенчатого
прожига поврежденной изоляции в диапазоне от 60 кВ до 0.
Назначение:

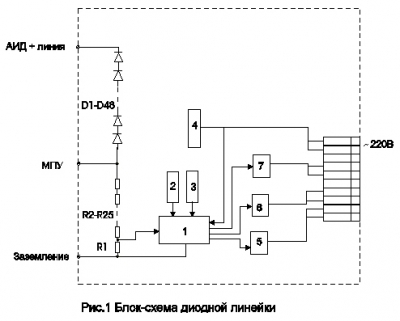

Линейка диодная высоковольтная (далее линейка) предназначена для объединения
высоковольтных источников 20 кВ (МПУ) и 60 кВ (АИД) с целью получения
стабильного горения электрической дуги в диапазоне напряжений от максимального
(60 кВ) до минимального (остаточное напряжение на металлическом контакте) при
прожигании дефектного электрического кабеля. Линейка может использоваться как в
составе электротехнической лаборатории, так и в виде отдельного устройства.
|
