ВД Видеоэндоскопы / Оптико-физические измерения / Каталог продукции
  • Описание
  • Технические данные
Наименование:
ВД

Тип:
Видеоэндоскопы

ТУ:


Краткое тех. описание:
В техническом видеоэндоскопе изображение через объектив передается на ПЗС-матрицу, которая преобразует оптический сигнал в электрический.Этот сигнал передается по кабелю внутри рабочей части видеоскопа на блок преобразования сигнала и оттуда на видеомонитор или в компьютер.

Цена ВД:
Уточняйте по телефону или через обратную связь.

ВИДЕОЭНДОСКОПЫ ВД

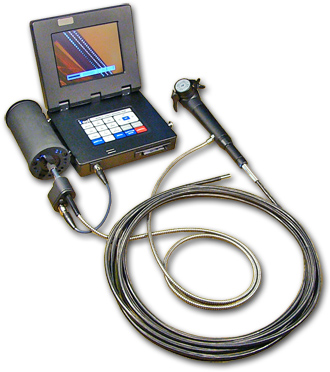

Видеоэндоскоп типа ВД с блоком управления и монитором

Видеоэндоскопы типа ВД
Модель Диаметр Рабочая длина Управление дистальным
концом
Угол поля зрения
ВД24-100 4 мм 1 000 мм ±120° 58°, 90°
ВД24-150 4 мм 1 500 мм ±120° 58°, 90°
ВД24-200 4 мм 2 000 мм ±120° 58°, 90°
ВД24-300 4 мм 3 000 мм ±120° 58°, 90°
ВД46-100 6 мм 1 000 мм ±130°/±100° 58°, 90°
ВД46-150 6 мм 1 500 мм ±130°/±100° 58°, 90°
ВД46-200 6 мм 2 000 мм ±130°/±100° 58°, 90°
ВД46-300 6 мм 3 000 мм ±130°/±100° 58°, 90°
ВД46-500 6 мм 5 000 мм ±130°/±100° 58°, 90°
ВД46-700 6 мм 7 000 мм ±130°/±100° 58°, 90°
ВД08-100 8 мм 1 000 мм --- 58°, 90°
ВД28-100 8 мм 1 000 мм ±180° 58°, 90°
ВД48-100 8 мм 1 000 мм ±130°/±100° 58°, 90°
ВД48-150 8 мм 1 500 мм ±130°/±100° 58°, 90°
ВД48-200 8 мм 2 000 мм ±130°/±100° 58°, 90°
ВД48-300 8 мм 3 000 мм ±130°/±100° 58°, 90°
ВД48-500 8 мм 5 000 мм ±130°/±100° 58°, 90°
ВД48-700 8 мм 7 000 мм ±130°/±100° 58°, 90°
ВД48-1000 8 мм 10 000 мм ±130°/±100° 58°, 90°
ВД48-1500 8 мм 15 000 мм ±130°/±100° 58°, 90°
Стандарт видеосигнала NTSC
Разрешающая способность 640 х 480
Масса видеоэндоскопа 1,0 кг

Параметры видеорегистратора
Выходы аналоговый Video Out; цифровой USB Потребляемая мощность 52 Вт (без осетителя - 10 Вт)
Память Compact Flash или SD Размеры LCD экрана 6,4" (131 х 97 мм)
Питание 100 - 240 В, 50 Гц; аккумулятор 12 В Габаритные размеры 293 х 187 х 70 мм
Время работы от аккумулятора 1 час ( без осветителя - 4 часа) Масса 2,7 кг
В основной комплект поставки входят:
видеоэндоскоп; два сменных объектива с различными фокусными расстояниями; насадка бокового обзора; карта памяти; видеорегистратор с ЖК-монитором и осветителем; адаптер переменного тока; аккумулятор с зарядным устройством; программа для передачи видеоизображений на компьютер; кейс с укладкой
Условия эксплуатации
Рабочая часть (герметичное исполнение) Корпус и осветительный кабель
(брызгозащищенное исполнение)
Рабочая температура воздуха -10°...+80°С
Рабочая температура воды 0°...+40°С
Рабочая температура воздуха -10°...+50°С

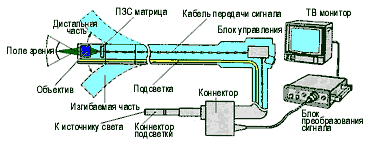

Схема видеоэндоскопа

Изгиб дистального конца видеоэндоскопа

В техническом видеоэндоскопе изображение через объектив передается на ПЗС-матрицу, которая преобразует оптический сигнал в электрический.Этот сигнал передается по кабелю внутри рабочей части видеоскопа на блок преобразования сигнала и оттуда на видеомонитор или в компьютер.
Видеоэндоскопы могут использоваться для исследования удаленных до 10 м зон и позволяют получить высококачественное цветное телевизионное изображение в широком диапазоне освещенностей. Демонстрация изображения на телевизионном экране в реальном масштабе времени дает возможность следить за процессом осмотра одновременно нескольким наблюдателям. При этом изображение может быть записано в память компьютера или на видеомагнитофон.
Видеоэндоскоп позволяет зафиксировать изображения рассматриваемого объекта во внутренней памяти блока обработки видеосигнала и выводить их в произвольной последовательности на экран монитора. Внутренняя память разбита на 8 страниц, каждая из которых может быть разделена на 4 одинаковых зоны для хранения отдельных изображений. Зафиксированные в памяти блока обработки видеосигнала изображения можно в любое время переписать в компьютер.
