Наименование:
ПР-1М

Тип:
Рефрактометр

ТУ:


Краткое тех. описание:
Промышленный рефрактометр ПР-1М предназначен для непрерывного измерения концентрации растворов различных жидкостей в промышленных технологических процессах

Цена ПР-1М:
Уточняйте по телефону или через обратную связь.

РЕФРАКТОМЕТР ПР-1М

Рефрактометр ПР-1М

НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ
Промышленный рефрактометр ПР-1М предназначен для непрерывного измерения концентрации растворов различных жидкостей в промышленных технологических процессах. Рефрактометр может применяться в пищевой, целлюлозно-бумажной, химической, нефтехимической и других отраслях промышленности. Прибор может быть откалиброван на измерение концентрации широкого круга веществ как по заказу, так и непосредственно на производстве. Принцип действия исключает влияние цвета раствора, пузырьков воздуха, твердых частиц.
Конструктивно рефрактометр ПР-1М выполнен в виде единого модуля. Погружаемый узел изготовлен из нержавеющей стали. Оптическая призма изготовлена из лейкосапфира. Габаритно-установочные размеры погружаемого узла и присоединительного фланца могут быть согласованы с заказчиком.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Рабочий диапазон показателя преломления среды 1,320 - 1,540
Рабочие пределы измерения концентрации 0 - 100 %
Диапазон измерения концентрации в рабочих пределах 40 %
Погрешность измерения показателя преломления ± 0,0002
Погрешность измерения концентрации ± 0,1 %
Температурная компенсация автоматическая
Допустимые пределы изменения температуры контролируемого раствора 0 - 140°С
Погрешность измерения рабочей температуры, не хуже ± 1°С
Максимальное давление среды 20 бар
Выходные сигналы:
аналоговые (концентрация, температура)
цифровые (по заказу)

4 - 20 mA
RS232/RS485
Степень защиты корпуса

IP66 (Nema 4X)
Индикатор 2-х строчный ЖК с подсветкой
Габаритные размеры (с плоским фланцем) 195х195х339 мм
Масса, не более 8.5 кг
Питание 220 В, 50 Гц

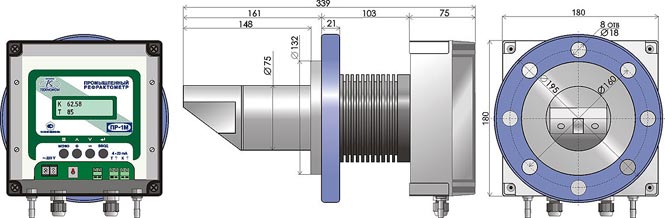

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ

Габаритные размеры рефрактометра ПР-1М



ПРИМЕРЫ МОНТАЖА
Монтаж рефрактометра ПР-1М в трубе большого диаметра

Монтаж рефрактометра ПР-1М в трубе среднего диаметра

Монтаж рефрактометра ПР-1М в трубе малого диаметра

В трубе большого диаметра

В трубе среднего диаметра

В трубе малого диаметра
