Описание
Технические данные

Наименование:
ТЭУ, ТЭ01-65

Тип:
Полужесткие эндоскопы

ТУ:
–

Краткое тех. описание:
Полужесткие эндоскопы являются разновидностью гибких технических эндоскопов

Цена ТЭУ, ТЭ01-65:
Уточняйте по телефону или через обратную связь.

ПОЛУЖЕСТКИЕ ЭНДОСКОПЫ ТЭУ, ТЭ01-65

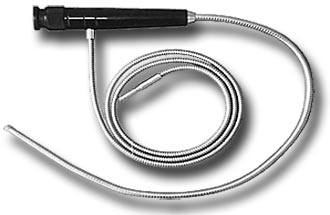

Полужесткие эндоскопы типа ТЭ01-65

Модель	Диаметр	Рабочая длина	Управление дистальным концом	Угол поля зрения
ТЭ01-65	8 мм	650 мм	---	55°

Полужесткие эндоскопы типа ТЭУ

Модель	Диаметр	Рабочая длина	Управление дистальным концом	Угол поля зрения
ТЭУ01-65	8 мм	650 мм	±120°	55°
ТЭУ02-100	8 мм	1000 мм	±120°	55°
ТЭУ02-150	8 мм	1500 мм	±120°	55°
ТЭУ02-200	8 мм	2000 мм	±120°	55°

Общие технические параметры полужестких эндоскопов

Угол направления наблюдения
- с боковой насадкой (ТЭ1М)

0°
90°

Минимальный радиус изгиба: ТЭ1М
ТЭУ

35 мм
80 мм

Диапазон рабочих расстояний

5 мм - беск.

Диоптрийная настройка

±5 дп.

Разрешающая способность на расстоянии 15 мм

5 лин/мм

Масса эндоскопа, не более

0,5 кг

Условия эксплуатации

Рабочая часть

Корпус и осветительный кабель

Рабочая температура воздуха

-20°...+70°С

Рабочая температура воздуха

-10°...+50°С

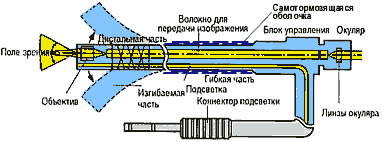

Полужесткие эндоскопы являются разновидностью гибких технических эндоскопов и также состоят из
- рабочей части, включающей в себя управляемую дистальную и гибкую части, внутри которых проходят оптоволоконные жгуты (регулярный для передачи изображения и нерегулярный для подсветки), а также тяги для управления дистальной частью;
- блока управления с рукоятками для отклонения и фиксации дистальной части (модель ТЭ 1М не имеет отклоняемой дистальной части и соответствующих ей органов управления);
- окуляра с диоптрийной подвижкой для наводки на резкость;
- световодного кабеля с коннектором для подключения к осветителю.
Рабочая часть полужестких эндоскопов покрыта самотормозящейся наружной оболочкой,изготовленной из металлической ленты. Эта оболочка позволяет рабочей части эндоскопа сохранять приданную ей форму изгиба. Во многих случаях такая конструкция обеспечивает более удобный осмотр труднодоступных полостей сложной конфигурации.
