Метроштоки ЭММШ 1,5-6,0
Метроштоки ЭММШ 1,5-6,0 предназначены для одновременного измерения
уровня и границы раздела воды и жидких органических сред, в частности
нефти, нефтепродуктов и подтоварной воды, а так же индикации подтоварной воды
при откачке и дренаже ее из транспортных емкостей и резервуаров всех модификаций
без применения водочувствительной пасты в любое
время суток и при любой погоде.
Изготавливаются цельные метроштоки десяти модификаций:
ЭММШ- 1,5 с длиной шкалы 1500 мм;
ЭММШ-
2,0 с длиной шкалы 2000 мм;
ЭММШ- 2,5 с длиной шкалы 2500 мм;
ЭММШ- 3,0 с длиной шкалы 3000 мм;
ЭММШ- 3,5 с длиной шкалы 3500 мм; |
ЭММШ- 4,0 с длиной шкалы 4000 мм;
ЭММШ- 4,5 с длиной шкалы 4500
мм;
ЭММШ- 5,0 с длиной шкалы 5000 мм;
ЭММШ- 5,5 с длиной шкалы
5500 мм;
ЭММШ-6,0 с длиной шкалы 6000 мм.
|

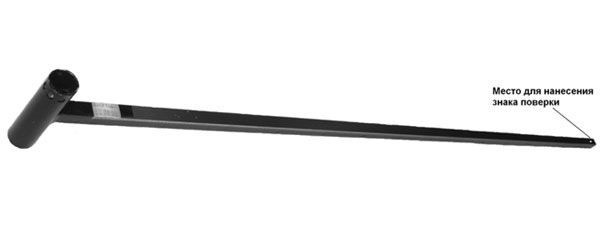

Фотография общего вида
Метрологические и технические характеристики
|
Наименование
|
Модификации метроштоков (ЭММШ)
|
|
1,5
|
2,0
|
2,5
|
3,0
|
3,5
|
4,0
|
4,5
|
5,0
|
5,5
|
6,0
|
|
Габаритные размеры, мм:
-общая длина
-сечение профиля
|
1585
|
2085
|
2585
|
3085
|
3585
|
4085
|
4585
|
5085
|
5585
|
6085
|
|
20*20
|
|
Длина шкалы, мм
|
1500
|
2000
|
2500
|
3000
|
3500
|
4000
|
4500
|
5000
|
5500
|
6000
|
|
Цена деления шкалы, мм
|
1
|
|
Пределы допускаемых отклонений общей длины шкалы и отдельных ее
интервалов при температуре (20 ± 5) °С, мм,
-по всей длине шкалы
-от начала до середины шкалы
-для сантиметровых интервалов
-для
миллиметровых интервалов
|
± 1,0
|
± 1,5
|
± 2,0
|
|
± 0,5
|
± 0,7
|
± 1,0
|
|
± 0,5
|
|
± 0,2
|
|
Длина выступающей части наконечника метроштока, мм
|
5,0 ± 0,1
|
|
Пределы допускаемого несовпадения начальной отметки шкалы метроштока
с торцевой поверхностью наконечника, мм
|
± 0,3
|
|
Пределы допускаемого отклонения от перпендикулярности торцевой
поверхности наконечника
|
± 1°
|
|
Пределы допускаемого отклонения от перпендикулярности отметок шкалы к
оси метроштока
|
± 30'
|
|
Размеры шрифта цифр и букв отметок шкалы по ГОСТ 26.020,обозначающие:
- метры
- дециметры
- сантиметры
|
Пр-3 высотой 6 мм (или 5 мм)
Пр-3 высотой 5 мм
Пр-3 высотой 3 мм
|
|
Ширина отметок шкалы, мм, не более
|
0,4
|
|
Глубина цифр, букв и отметок, мм, не менее
|
0,03
|
|
Длина отметок шкалы,мм:
- миллиметровых
- пятимиллиметровых
- сантиметровых
- дециметровых и метровых
|
6 ± 1
8 ± 1
11 ± 1 или 8 ± 1
15 ± 1 или 8
± 1
|
|
Толщина покрытия, мкм, не менее
|
30
|
|
Шероховатость поверхности
|
Rа меньше либо = 1,25 мкм
|
|
Масса метроштока, кг, не более
|
0,9
|
1,1
|
1,3
|
1,6
|
1,8
|
2,0
|
2,2
|
2,5
|
2,8
|
3,1
|
|
Диапазон рабочих температур, ?С
|
от минус 50 до плюс 70
|
|
Рабочее напряжение, В, не более
|
3,6
|
|
Степень защиты оболочки
|
IP 54
|
|
Маркировка взрывозащиты
|
Ex ia IIA T6 Ga
|
Границы допускаемой абсолютной погрешности измерений уровня подтоварной воды
и уровня нефтепродуктов, при доверительной вероятности 0,95, составляют ± 3 мм.
В комплект поставки входят:
- метрошток - 1 шт.;
-
паспорт – 1 шт.;
- батарейки 1,5 В размера ААА – 2 шт. (установлены в
метрошток).
Метрошток поверяется в соответствии с ГОСТ 8.247-2004 «Метроштоки для
измерений уровня нефтепродуктов в горизонтальных резервуарах. Методика поверки».
Межповерочный интервал – 1 год.
На заклепку метроштока,
прошедшего поверку, наносится знак поверки.
|
