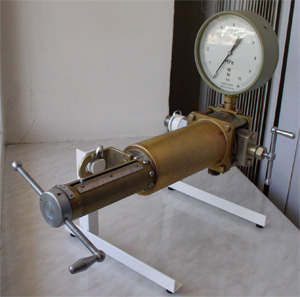

Прибор УОСГ-100 СКП
Конструктивно прибор состоит из пробоотборного
блока и прессового узла.
Пробоотборник включает в себя пробоотборную камеру,
помещенную в термостатирующую рубашку, клапанный узел и манометрический
узел.
Прессовый узел имеет плунжер, линейную шкалу, визир,
лимб и корпус.
Технические характеристики
| Диапазон измерения давления в пробоотборной камере, МПа |
0...10 |
Вместимость пробоотборной камеры, мл,
не менее |
280 |
| Диапазон изменения вместимости пробоотборной камеры, мл |
0...33 |
| Пределы абсолютной погрешности при измерении давления, МПа |
± 0,1 |
| Пределы абсолютной погрешности при изменении вместимости
пробоотборной камеры, мл |
± 0,2 |
Принцип действия прибора основан на том, что при
сжатии пробы газожидкостной смеси, после ее перехода из двухфазного в
однофазное состояние, характер зависимости давления от изменения объема
пробы становится линейным.
|
