Датчики избыточного давления-разряжения МТ100М (Ех)
Компактное исполнение с коррекцией нуля и диапазона.
Датчики избыточного давления-разряжения серии
МТ предназначены для постоянного и равномерного преобразования
давления-разряжения воздуха, газа, пара и тд. в унифицированный токовый сигнал
(0-5 мА, 4-20 мА). Датчики работают с показывающей и регистрирующей аппаратурой,
регуляторами, в системах автоматического контроля и других устройствах
автоматики.
Все датчики избыточного давления-разряжения МТ100М (Ех) термокомпенсированы по
"0" и по всему диапазону измерения, а также в каждом датчике предусмотрена
возможность регулировок "0" и диапазона. Датчики удобны для монтажа, не критичны
к смене полярности при подключении, имеют разъем типа DIN 43650.

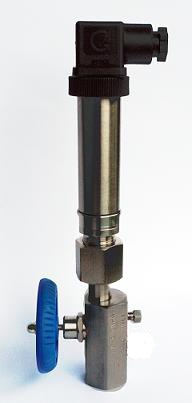

Для установки датчиков рекомендуем использовать специально разработанный
коммутационный приборный модуль КПМ-2, имеющий дренажный (спускной) клапан.
Подробная о модуле находится в разделе "Вспомогательное оборудование".
Основные технические характеристики:
Диапазон измерений: давление разряжения -0,1 МПа, избыточное давление 0,1-3,9
МПа.
Предел основной допускаемой погрешности ± 0,25; ± 0,5 %; диапазона изменений.
Устойчивость к климатическим воздействиям -40 (-55)°С +80°С.
Степень защиты от воды и пыли IР65 по ГОСТ 1425.
Относительная влажность окружающего воздуха до 95 % при 35 °С.
Температура измеряемой среды +80°С (С дополнительным радиатором +130°С).
По устойчивости к механическим воздействиям датчики соответствуют исполнению VI
по ГОСТ 12997-84
Выходной сигнал 0-5; 4-20 мА.
Напряжение питания 15-42 В (Исполнение Ех 24 В).
Масса датчика не более 0,3 кг.
Длина датчика от 115 мм до 175 мм (С дополнительным радиатором 205 мм).
Диаметр корпуса 34 мм.
Межповерочный интервал 3 года.
Сpедний сpок службы 15 лет.
Резьбовое соединение М12х1,5, М20х1,5, G1/2.
Виброустойчивость, вибропрочность 10G.
Материал корпуса нержавеющая сталь AISI304.
Материал штуцера нержавеющая сталь 12Х18Н10Т.
Сенсор выполнен по технологии кремний на сапфире.
Электрическое присоединение: DIN 43650.
|
