Система автоблокировки с централизованным размещением аппаратуры, тональными рельсовыми цепями и дублирующими каналами передачи данных АБТЦ-М

Назначение

Система предназначена для интервального регулирования движения поездов на перегонах с обращением грузовых, пассажирских и высоко-скоростных поездов.

Области применения

Применяется на одно-, двух- и многопутных участках железных дорог с автономным и электрическим видом тяги, включая импульсное управление тяговыми двигателями. С повышенной надежностью обеспечивает высоко-скоростной режим движения подвижного состава.

Состав аппаратуры

По иерархии аппаратура делится на три уровня.

1. Первый уровень — аппаратура автоматизированного рабочего места дежурного по станции (АРМ-ДСП-АБ), устройство преобразования интерфейса УПИ-USB или устройство преобразования интерфейса УПИ-RS232 для увязки с системой диспетчерской централизации.

2. Второй уровень — станционная аппаратура может состоять из следующих блоков в различном количестве:

   • блок управления БУ;

   • блок межстанционной связи БИСС;

   • блок интерфейса электрической централизации БИЭЦ;

   • блок управления светофором станционный БУСС;

   • блок управления автоматической переездной сигнализацией станционный на неохраняемом переезде БУСС-АПС;

   • блок переездной сигнализации станционный на охраняемом переезде БПСС;

   • блок контроля рельсовой цепи БКРЦ;

   • блок трансформаторной развязки БТР;

   • усилитель мощности УМ;

   • источник питания усилителя мощности ИПУМ (запитывает до 6 блоков УМ);

   • автоматизированное рабочее место электромеханика АРМ-ШН — для настройки и диагностики блоков системы.

3. Третий уровень — блоки, размещаемые на перегонах в непосредственном приближении к железнодорожному пути:

   • блок управления светофором перегонный БУСП;

   • блок управления переездной сигнализацией перегонный на неохраняемом переезде БУСП-АПС;

   • блок переездной сигнализации перегонный на охраняемом переезде БПСП.

Особенности и возможности

Наличие нескольких уровней позволяет разделить функции, выполняемые системой. Модульность исполнения системы предполагает максимальную унификацию, простоту обслуживания и ремонта.

По сравнению с системами автоблокировки, эксплуатируемыми на сети железных дорог России в настоящее время, АБТЦ-М имеет надежность и большой ресурс работы за счет применения иерархической структуры, современной элементной базы и технологии производства, промышленного изготовления кабельного межблочного монтажа и самодиагностики программно-аппаратных средств, а также высокую помехоустойчивость.

В АБТЦ-М имеются современные интерфейсы для связи с устройствами ЭЦ, переездами, соседними станциями, системами диспетчерского контроляи диспетчерской централизации, позволяющие в дальнейшем наращивать функциональные возможности системы.

Сервисное оборудование

Для проверки блоков системы в условиях ремонтно-технического участка используется РМРТУ-АБ — рабочее место электромеханика РТУ по проверке блоков.

Состав РМ РТУ-АБ:

• пульт ПК-АБ с комплектов кабелей;

• пульт ПКЯ-УМ с комплектом кабелей;

• блок УПИ-USB;

• стандартная контрольно-измерительная аппаратура.

Технические характеристики

Система АБТЦ-М выполняет следующие функции:

• контроль целостности и свободности рельсового пути;

• контроль проследования поезда с логическим контролем освобождения блок-участков;

• управление сигналами путевых светофоров с контролем целостности нитей ламп;

• формирование и передачу на локомотив информации о поездной ситуации по каналам автоматической локомотивной сигнализации АЛСН и/или АЛС-ЕН, а также посредством цифрового радиоканала;

• управление аппаратурой автоматической переездной сигнализации;

• возможность включения запрещающего показания путевых светофоров со стороны ДСП и дежурного по переезду;

• взаимодействие с аппаратурой ЭЦ и ДЦ;

• взаимодействие между собой полукомплектов системы, расположенных на соседних станциях или в контейнерных модулях;

• контроль исправности сигнального кабеля рельсовых цепей;

• диагностика устройств системы с регистрацией отказов.

Питающее напряжение

• для устройства УПИ-RS232, блока БТР, блока БПСП — 220 В от источника однофазного переменного тока частотой 50 Гц, пределы изменения напряжения от 198 до 231 В;

• для блоков БИСС, БУ, БИЭЦ, БПСС, БКРЦ, ИПУМ, БУСС, БУСС-АПС — 24 В от источника постоя иного тока, пределы изменения напряжения от 21 до 32 В.

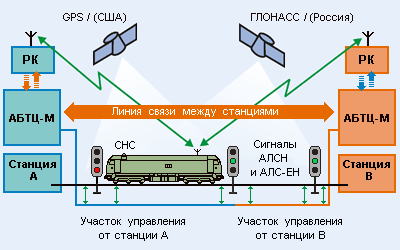

Перегон между станциями А и В

Системы интервального регулирования движения поездов на базе системы автоблокировки с тональными рельсовыми цепями, централизованным размещением аппаратуры и дублирующими каналами передачи информации микропроцессорной АБТЦ-М, цифрового радиоканала и комплексного локомотивного устройства безопасности КЛУБ-У.
