Прибор приемно-контрольный охранно-пожарный Яхонт-1И (барьер искрозащиты)

- предназначен для автономной и централизованной охраны объектов, расположенных во взрывоопасных зонах.

Взрывозащищенный прибор осуществляет непрерывный контроль состояния шлейфа сигнализации (ШС), электропитание и прием сигналов от пожарных и охранных извещателей, выдачу информации на пульт централизованного наблюдения (ПЦН), либо на другой приемно-контрольный прибор, а также выдачу сигналов управления на автоматические средства пожаротушения (АСПТ) и устройства оповещения (УО).

Прибор имеет входную искробезопасную электрическую цепь уровня iа подгруппы IIВ, имеет маркировку взрывозащиты [Exiа]IIB , соответствует требованиям ГОСТ Р 52350.0, ГОСТ Р 52350.11 и предназначен для установки вне взрывоопасных зон помещений и наружных установок.

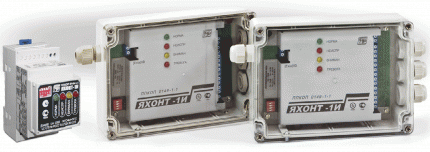

Прибор имеет варианты исполнения:

Приборы исп. 01 и исп. 04 являются функционально упрощенными и используются в качестве барьера искрозащиты с подключением к шлейфу сигнализации обычных (неискробезопасных) ППКП. Прибор исп. 04 в отличие от исп. 01 выполнен в корпусе, монтируемом на DIN-рейку, и предназначен для установки в герметичный шкаф.

Приборы исп. 02 и исп. 03 оснащены интерфейсом RS485 для связи с автоматическими системами управления технологическими процессами (АСУТП), развернутыми на объекте. Обмен информацией осуществляется по протоколу MODBUS.

Прибор исп. 03 имеет повышенное напряжение в шлейфе сигнализации, что необходимо для распознавания прибором двойного срабатывания некоторых типов извещателей.

К прибору могут подключаться устанавливаемые во взрывоопасных зонах взрывозащищенные тепловые искробезопасные извещатели ИП101 Гранат, Гранат-МД, ручные взрывозащищенные извещатели ИП535 Гарант, Гарант-М, а также другие серийно выпускаемые активные (питаемые по шлейфу) и пассивные (не токопотребляющие) охранные и пожарные извещатели.

Электропитание прибора осуществляется номинальным напряжением 12В или 24В от блока резервного питания, либо от приемно-контрольного прибора имеющего выход напряжения питания активных извещателей.

Прибор предназначен для эксплуатации при температуре окружающей среды от минус 30ºС до плюс 50ºС и относительной влажности воздуха до 95% при температуре +35ºС. Вид климатического исполнения УХЛ3.1 по ГОСТ 15150.

Прибор не выдает ложных извещений при воздействии электромагнитных помех третьей степени жесткости по приложению М ГОСТ Р 53325.

Средняя наработка на отказ прибора - не менее 40000 ч.
Средний срок службы прибора до списания - не менее 10 лет.

Прибор обеспечивает:

• контроль состояния ШС по величине его сопротивления;

• контроль исправности ШС по всей их длине с автоматическим выявлением обрыва или короткого замыкания в них;

• контроль несанкционированного доступа внутрь корпуса прибора (кроме исп.04);

• возможность программирования тактики формирования тревожного и других извещений;

• автоматическую передачу на ПЦН раздельных извещений о тревоге, внимании, а также о неисправностях ШС, прибора и доступе внутрь корпуса прибора;

• местную световую и звуковую сигнализацию раздельных извещений о норме, о неисправности ШС, о внимании и о тревоге;

• включение устройств оповещения (УО) на время 4 минуты при регистрации тревоги;

• формирование стартового импульса запуска средств АСПТ без задержки или с задержкой на 30 секунд после регистрации тревоги;

• возможность отключения фиксации тревожного извещения при использовании в качестве барьера искрозащиты.

Технические характеристики
