Извещатель пожарный тепловой взрывозащищенный ИП 101 Гранат

- предназначен для передачи в шлейф пожарной сигнализации тревожного извещения при превышении температуры контролируемой среды заданного порога. Пороговая температура срабатывания легко переключается на месте эксплуатации и устанавливается на одно из трех значений: 70°С, 90°С, 120°С.

Извещатель предназначен для контроля температуры воздушной среды над поверхностью взрывоопасной легковоспламеняющейся жидкости, поэтому его конструкция рассчитана на установку на крыше резервуаров и прочих емкостей.

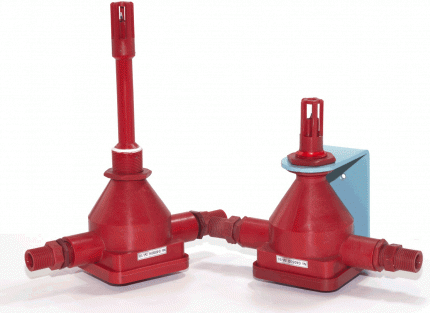

Существует также вариант исполнения извещателя с укороченной термочувствительной частью корпуса, который комплектуется уголковым кронштейном, и может крепиться на потолке, стенах и иных элементах строительных конструкций.

Взрывозащищенный тепловой извещатель ИП 101 Гранат предназначен для установки во взрывоопасных зонах класса 0 и ниже по ГОСТ Р 51330.9, и включается в искробезопасные шлейфы сигнализации приборов серии Яхонт И или других ППКП, искробезопасные электрические цепи которых имеют параметры, позволяющие подключать данный извещатель.

Извещатель имеет маркировку взрывозащиты: 0ExiaIIBT6, маркировку параметров искрозащиты: «Li:1 мкГн, Сi: 1200 пФ, Ui: 27B, Ii: 13,5 мА, Рi:0,4 Вт» по ГОСТ Р 51330.0 и ГОСТ Р 51330.10.

Вне взрывоопасных зон извещатель может работать практически с любыми типами ППКП.
При этом, извещатель включается в шлейф сигнализации без дополнительных токоограничительных элементов (имеется внутренний токоограничительный резистор сопротивлением 2кОм), но с дополнительным диодом при знакопеременном напряжении в шлейфе (что вызвано униполярностью извещателя).

Тревожное извещение обеспечивается комплексом двух сигналов: электрическим, выражающимся в увеличении тока через извещатель, и световым - загорается светодиод. При понижении температуры на 5…10ºС относительно пороговой, извещатель возвращается в дежурный режим.

Корпус взрывозащищенного теплового извещателя ИП 101 выполнен из ударопрочного армамида, что позволило снизить массогабаритные показатели с сохранением прочностных, и обладает высокой герметичностью и пылевлагозащищенностью (IP67). Каждый извещатель комплектуется парой штуцеров под трубную разводку, но по желанию заказчика может быть переукомплектован штуцерами под бронекабель или металлорукав.

Термочувствительный элемент извещателя является устойчивым к агрессивным средам. Класс химстойкости извещателя - Х3. Средний срок службы извещателя не менее 10 лет.

Технические характеристики взрывозащищенного теплового извещателя ИП 101 Гранат
