Взрывозащищенный извещатель пожарный тепловой
максимально-дифференциальный ИП 101 Гранат-МД
Взрывозащищенный извещатель пожарный тепловой - ИП101
Гранат-МД- служит для обнаружения очага возгорания и передачи сигнала
приемно-контрольному прибору и предназначен для работы в составе систем
автоматического пожаротушения и пожарной сигнализации на объектах
специального назначения.
Извещатель предназначен для контроля температуры воздушной среды над
поверхностью взрывоопасной легковоспламеняющейся жидкости, поэтому его
конструкция рассчитана на установку на крыше резервуаров и прочих
емкостей.

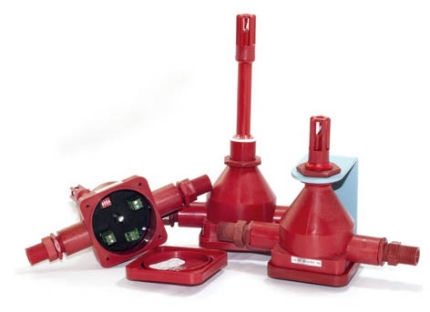

Существует также вариант исполнения извещателя с
укороченной термочувствительной частью корпуса, который
комплектуется уголковым кронштейном, и может крепиться
на потолке, стенах и иных элементах строительных конструкций.
Извещатель ИП101 Гранат-МД является модернизированным
вариантом исполнения взрывозащищенного извещателя ИП101 Гранат
СПР.425212.001ТУ, имеет аналогичные конструктивные параметры и может
использоваться в качестве альтернативной замены.
По характеру реакции на повышении температуры ИП101 Гранат-МД является
максимально-дифференциальным класса R по классификации
ГОСТ Р 53325-2009. Наличие дифференциального канала позволяет отследить
возгорание на ранней его стадии.
Извещатель предназначен для установки во взрывоопасных зонах
класса 0 и ниже по ГОСТ Р 51330.9, и включается в
искробезопасные шлейфы сигнализации приборов серии Яхонт И или других
ППКП, искробезопасные электрические цепи которых имеют параметры,
позволяющие подключать данный извещатель.
Каждый извещатель комплектуется парой штуцеров под трубную
разводку, но по желанию заказчика может быть переукомплектован
штуцерами под бронекабель или металлорукав.
ИП 101 Гранат-МД имеет маркировку взрывозащиты: 0ExiaIIBT6,
маркировку параметров искрозащиты: «Li:1 мкГн, Сi:1200 пФ, Ui:27B,
Ii:13,5 мА, Рi:0,4 Вт» по ГОСТ Р 52350.11.
Особенности и преимущества ИП 101 Гранат-МД:
- резервуарное исполнение
- для любых классов взрывоопасных зон
- шесть пороговых температур срабатывания, переключаемых при
эксплуатации
- дифференциальный канал с пороговой скоростью 10°С/мин
- световая индикация срабатывания
- световая индикация дежурного режима
- низкое токопотребление (большее количество извещателей в шлейфе)
- внешний токозадающий резистор
- встроенный контроль работоспособности
- широкий диапазон окружающей температуры
- оболочка IP67
- класс химстойкости Х3
- агрессивно - устойчивый термочувствительный элемент
- корпус из ударопрочного армамида
- штуцера в комплекте
Температура срабатывания извещателей
| Класс температуры срабатывания |
Значение температуры срабатывания , °С |
требования
ГОСТ Р 53325
|
ИП101 Гранат-МД |
ИП101 Гранат |
| А2 |
54 … 70 |
60 ± 4 |
--- |
| А3 |
64 … 76 |
70 ± 4 |
70 ± 4 |
| В |
69 … 85 |
80 ± 4 |
--- |
| C |
84 … 100 |
90 ± 5 |
90 ± 5 |
| D |
99 … 115 |
105 ± 5 |
--- |
| E |
114 … 130 |
120 ± 5 |
120 ± 5 |
Время срабатывания извещателей
| Скорость повышения температуры, °С/мин |
Время срабатывания по дифференциальному каналу ,
секунд |
Время срабатывания по максимальному каналу ,
секунд |
| ИП101 Гранат-МД |
требования ГОСТ Р 53325 |
| 10…19 |
120 ± 10 |
60…242 |
не более 329 |
| 20…29 |
60 ± 10 |
30…130 |
не более 192 |
| 30 и более |
40 ± 10 |
20…100 |
не более 144 |
Технические характеристики:
| Маркировка взрывозащиты |
0ExiaIIB T6 |
| Температура срабатывания , °С |
60,70,80,90,105,120 |
| Пороговая скорость повышения температуры для
дифференциального канала |
10°С/ мин |
| Время срабатывания при превышении пороговой температуры,
секунд , не более |
|
| Время срабатывания при превышении пороговой температуры,
сек, не более |
10 |
| Диапазон рабочих напряжений, В |
4... 27 |
| Ток через извещатель при напряжении в шлейфе сигнализации
24В: |
|
| - в дежурном режиме, мА |
не более 100 |
| - в режиме пожара, мА |
11,0 ±0,5 |
| Степень защиты оболочки |
IP67 |
| Класс химстойкости |
X3 |
| Температура окружающей среды , °С |
от -55 до +85 |
| Габариты, мм, не более |
|
| - Обычный вариант |
230х80х265
|
| - Укороченный вариант |
230х80х220 |
| Масса, кг, не более |
0,6 |
|
