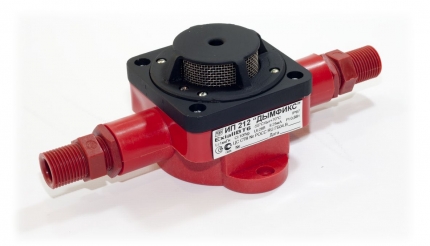

Извещатель пожарный дымовой взрывозащищенный ИП 212 Дымфикс

- Извещатель пожарный дымовой ИП212 «ДЫМФИКС» (далее – извещатель) служит для обнаружения критического задымления как признака пожара и предназначен для применения в системах пожарной сигнализации взрывоопасных объектов.

ИП212 «ДЫМФИКС» по принципу действия является пороговым точечным оптико-электронным дымовым извещателем.

Извещатель имеет варианты исполнения, отличающиеся количеством кабельных вводов в корпусе – одновводный (оконечный) и двухвводный (проходной).

ИП212 «ДЫМФИКС» предназначен для установки во взрывоопасных зонах класса 0 и ниже по ГОСТ Р 52350.10, имеет маркировку взрывозащиты 0ExiaIIСT6, и включается в искробезопасные шлейфы сигнализации приборов серии Яхонт-И или других ППКП, искробезопасные электрические цепи которых имеют параметры, позволяющие подключение данного извещателя. При установке извещателя вне взрывоопасных зон, он может работать практически с любыми приемно-контрольными приборами.

Извещатель рассчитан на эксплуатацию при температуре окружающей среды от минус 40°С до плюс 75°С, относительной влажности воздуха 93% при температуре 40°С.

Электропитание извещателя и передача им извещений осуществляется по двухпроводному шлейфу сигнализации при напряжении от 4 до 27 В.

Извещатель формирует извещение о пожаре при повышении оптической плотности среды за счет появления дыма до уровня 0,05 … 0,2 дБ/м. После срабатывания извещатель автоматически возвращается в дежурный режим при снижении уровня оптической плотности среды ниже 0,05 дБ/м.

При срабатывании тревожное извещение передается комплексом двух сигналов:

• электрическим, выражающимся в увеличении тока через извещатель;
• световым, выражающимся в непрерывном свечении встроенного светодиода.

Извещатель может находиться в следующих режимах:

• дежурный режим – при уровне оптической плотности среды менее 0,05 дБ/м;
• режим пожара – при уровне оптической плотности среды от 0,05 до 0,2 дБ/м;
• режим неисправности – при критическом уровне фоновой засветки либо критическом снижении чувствительности, вызванных запыленностью дымовой камеры, а также при неисправности извещателя.

Дежурный режим извещателя отображается периодической (каждые 2 секунды) одной короткой световой вспышкой встроенного красного светодиода.

При неисправности извещение передается комплексом двух сигналов:

• электрическим – в виде кратковременного (на время около 5секунд) резкого снижении транзитного тока через извещатель каждые 10 минут;
• световым – в виде периодических (каждые 2 секунды) трех коротких световых вспышек встроенного светодиода.

Значение тока при срабатывании зависит от величины сопротивления внешнего дополнительного резистора, подключаемого к соответствующим клеммам.

Извещатель имеет функцию встроенной проверки работоспособности, при которой производится принудительный перевод извещателя из дежурного режима в режим срабатывания. Срабатывание активируется поднесением мощного магнита к наружной боковой поверхности корпуса. После снятия воздействия извещатель переводится обратно в дежурный режим.

Особенности извещателя пламени ИП212 Дымфикс:

• Для любых классов взрывоопасных зон
• Разборная дымовая камера (для удобства обслуживания)
• Световая индикация дежурного режима, режимов срабатывания и неисправности.
• Внешний токозадающий резистор
• Широкий диапазон температуры окружающей среды
• Оболочка IP67

Технические характеристики извещателя пламени:
