Взрывозащищенный оповещатель - табло СКОПА
Взрывозащищенный оповещатель - табло СКОПА (Прежнее название - оповещатель СОВА)
- предназначено для подачи сигналов светового (светозвукового)
оповещения в системах пожарной сигнализации и автоматического
пожаротушения взрывоопасных зон с целью регулирования поведения человека
при возникновении чрезвычайных ситуаций.

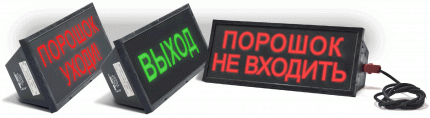

На базе оповещателя возможно изготовление как стандартных запрещающих
и указательных световых знаков пожарной безопасности
(ПОЖАР, АВТОМАТИКА ОТКЛЮЧЕНА, ГАЗ НЕ ВХОДИТЬ, ГАЗ УХОДИ, АЭРОЗОЛЬ НЕ
ВХОДИТЬ, АЭРОЗОЛЬ УХОДИ, ПОРОШОК НЕ ВХОДИТЬ, ПОРОШОК УХОДИ, ВЫХОД,
НАПРАВЛЕНИЕ К ЭВАКУАЦИОННОМУ ВЫХОДУ, НАПРАВЛЕНИЕ ЭВАКУАЦИИ),так
и специальных по желанию заказчика.
Возможно изготовление оповещателя с любой длиной присоединительного
кабеля.
Цвет свечения табло определяется надписью (пиктограммой).
Табло выполнено во взрывобезопасном конструктивном исполнении
и устанавливается во взрывоопасных зонах помещений и наружных
установок в соотвествии с маркировкой взрывозащиты согласно требованиям
гл. 7.3 ПУЭ, ГОСТ Р 51330.13 и другим нормативным документам,
регламентирующим применение электрооборудования во взрывоопасных зонах.
Табло имеет следующие варианты исполнения:
| Вариант исполнения |
Вид оповещения |
Диапазон рабочих температур, °С |
Маркировка взрывозащиты |
| СКОПA (обычное) |
световое |
-40...+55
|
1ExmIIT6
|
| СКОПА-С (северное) |
световое |
-55...+55
|
1ExmIIT6
|
| СКОПА-З (звуковое) |
свето-звуковое |
-55...+55
|
1ExibmIIBT6
|
Оповещатели «СКОПА» и «СКОПА-С» имеют взрывозащиту вида герметизация
компаундом (m), соответствующую требованиям
ГОСТ Р 51330.0, ГОСТ Р 51330.17, табло «СКОПА-З» имеет взрывозащиту
видов герметизация компаундом (m) (основной
вид взрывозащиты) и искробезопасная электрическая цепь (i)
(дополнительный вид взрывозащиты).
Питание оповещателя в соответствии с основным видом взрывозащиты
осуществляется от цепей общего назначения (неискробезопасных).
Тип кабельных линий подвода питания к оповещателю и способ их прокладки
в пределах взрывоопасной зоны должны соответствовать требованиями ГОСТ Р
51330.13 и гл. 7.3 ПУЭ.
Средняя наработка на отказ - не менее 40000 ч.
Средний срок службы изделия - не менее 10 лет.
Особенности:
- высокая надежность и большой ресурс работы светоизлучающих
элементов;
- два режима свечения: непрерывное и прерывистое с частотой 1,5Гц;
- широкий диапазон питающих напряжений (использование как в 12В,
так и в 24В системах);
- степень защиты оболочки IP54;
- в выключенном состоянии надпись (пиктограмма) практически
невидима и не привлекает внимания, а при включении контрастно
светится;
- высокий уровень звукового давления звукового табло (100дБА/м);
Основные технические данные и характеристики
взрывозащищенного табло
| Маркировка взрывозащиты |
|
| - для обычного и северного исполнений |
1ExmIIT6 |
| - для звукового исполнения |
1ExibmIIBT6 |
| Количество и тип режимов свечения, 2: |
непрерывный
прерывистый |
| Частота мигания в прерывистом режиме, Гц |
1,5±0,5 |
| Диапазон подводимых к табло рабочих напряжений , В |
9,0...28,4 |
| Ток потребления при подводимом к табло напряжении 28,4В ,
мА, не более, |
|
| - для обычного и северного исполнений |
140 |
| - для звукового исполнения |
220 |
| Максимальный уровень звукового давления для звукового табло,
дБА/м, не менеее |
100,0 |
| Рабочая температура окружающей среды, °С, |
|
| - для обычного |
-40...+55 |
| - для северного исполнения и звукового исполнений |
-55...+55 |
| Габариты, мм, не более |
430х160х120 |
| Масса, кг, не более |
3,0 |
| Длина присоединительного кабеля, м |
1,5± 0,1 |
Рекомендации по монтажу и применению:
- Для выполнения подсоединения к оповещателю, а также для
выполнения прочих соединений (разветвлений) цепи линии оповещения в
пределах взрывоопасной зоны рекомендуется применять
взрывозащищенные коробки КСРВ.
- Для контроля исправности цепи линии оповещения, рекомендуется
применять устройство УКЛО (если устройство
управления оповещением не выполняет данную функцию).
|
