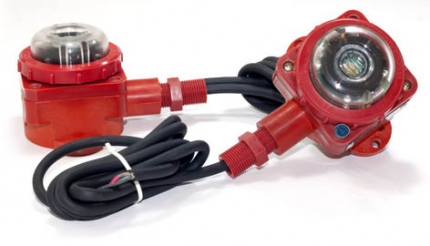

Оповещатель свето-звуковой взрывозащищенный ЗОВ
Оповещатель свето-звуковой взрывозащищенный - ЗОВ- предназначен для подачи световых и звуковых сигналов во
взрывоопасных зонах с целью привлечения внимания людей при пожарной и
прочих опасностях.
Оповещатель имеет взрывозащиту видов герметизация компаундом (m)
(основной вид защиты) и искробезопасная электрическая цепь (i)
(дополнительный вид защиты), соответствующую требованиям ГОСТ Р 51330.0,
ГОСТ Р 51330.10, ГОСТ Р 51330.17, имеет маркировку взрывозащиты
1ExibmIIBT6 и предназначен для установки во
взрывоопасных зонах класса 1 и ниже по ГОСТ Р 51330.9.
Оповещатель имеет следующие варианты исполнения:
| Условное наименование |
Питающее напряжение, В |
| ЗОВ |
9...14; 19...27 |
| ЗОВ-220 |
~220 |
Питание взрывозащищенного свето-звукового оповещателя ЗОВ в
соответствии с основным видом взрывозащиты, осуществляется от цепей
общего назначения (неискробезопасных).
Тип кабельных линий подвода питания к оповещателю и способ их прокладки
в пределах взрывоопасной зоны должны соответствовать требованиями ГОСТ Р
51330.13 и гл. 7.3 ПУЭ.
Оповещатель имеет два входа электропитания. Электропитание
оповещателя осуществляется постоянным напряжением с номинальным
значением 12В либо 24В (в зависимости от используемого входа).
Оповещатель рассчитан на эксплуатацию при температуре окружающей
среды от минус 55°С до плюс 55°С и относительной влажности воздуха 93%
при температуре 40°С.
Степень защиты оболочки корпуса оповещателя ЗОВ – IP67 по ГОСТ14254.
Категория размещения – 1 по ГОСТ 15150.
Средний срок службы изделия - не менее 10 лет.
Особенности оповещателя:
- низкое энергопотребление;
- широкий диапазон питающих напряжений;
- климатическое исполнение для наружной установки;
- высокий уровень звукового давления (105дБА/м);
Основные технические данные и характеристики
взрывозащищенного свето-звукового оповещателя ЗОВ
| |
ЗОВ |
ЗОВ-220 |
| Маркировка взрывозащиты |
1ExibmIIBT6 |
| Максимальный уровень звукового давления, дБА/м, не менее |
105 |
| Диапазон излучаемых частот , Гц |
2700...3700 |
| Режим светового оповещения |
мигание с частотой 2 Гц |
| Сигнальный цвет светового оповещения |
красный (желтый) |
Рабочий диапазон подводимых к оповещателю напряжений
(без учета падения напряжения на проводах электропитания), В |
|
| - для входа питания номиналом 12В |
9...14 |
- |
| - для входа питания номиналом 24В |
19...27 |
- |
| - для входа питания номиналом 220В |
- |
187...242 |
| Ток потребления (во всем диапазоне напряжений питания), мА,
не более |
150 |
| Степень защиты оболочки корпуса |
IP67 |
| Рабочая температура окружающей среды, °С, |
-55...+55 |
-40...+55 |
| Габаритные размеры без учета размеров кабеля, мм, не более |
110х155х85 |
| Масса, кг, не более |
0,75 |
| Длина соединительного кабеля, м |
1,5± 0,1 |
Рекомендации по монтажу и применению:
- Для выполнения подсоединения к оповещателю, а также для
выполнения прочих соединений (разветвлений) цепи линии оповещения в
пределах взрывоопасной зоны рекомендуется применять
взрывозащищенные коробки КСРВ.
- Для контроля исправности цепи линии оповещения, рекомендуется
применять устройство УКЛО (если устройство
управления оповещением не выполняет данную функцию).
|
