УКЛО-Т - устройство контроля линии оповещения

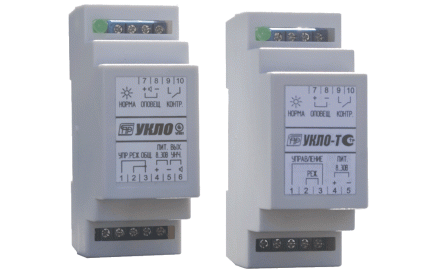

Устройство контроля линии оповещения - УКЛО-Т

- применяется в составе систем оповещения объекта для контроля целостности одной линии оповещения. УКЛО-Т осуществляет контроль линии с нормально-включенными устройствами оповещения (далее УО) типа табло и транспарантов.
Устройство также может использоваться для увеличения нагрузочной способности прибора управления (далее ПУ) при управлении несколькими УО.
УКЛО-Т включается в разрыв линии оповещения между ПУ и УО.
Устройство обеспечивает:
- контроль цепи управления (цепи от ПУ до УКЛО-Т) на обрыв и короткое замыкание (КЗ);
- контроль цепей оповещения (цепи от УКЛО-Т до УО) на обрыв и КЗ током обратной
полярности – в дежурном режиме и по току потребления – в режиме включения УО;
- световую индикацию целостности контролируемых цепей;
- сигнализацию целостности контролируемых цепей замыканием выходных контактов «Контроль».
- подачу напряжения от внешнего источника питания на УО по сигналу ПУ;
- работу в одном из двух предустановленных режимов управления УО: непрерывном или прерывистом (с частотой 1,0Гц.)
УКЛО-Т должно устанавливаться вне взрывоопасных зон.
Устройство рассчитано на непрерывную круглосуточную работу.

Особенности устройства контроля линии оповещения:

• монтируется в разрыв линии оповещения
• световая и электрическая сигнализация исправности линии
• непрерывное или прерывистое управление оповещателями
• высокая нагрузочная способность
• широкий диапазон питающих напряжений
• низкое энергопотребление
• установка на стандартную 35мм DIN-рейку

Основные технические данные и характеристики
