КСРВ Коробки соединительно-разветвительные взрывозащищенные / Функциональная аппаратура / Каталог продукции
  • Описание
  • Технические данные
Наименование:
КСРВ

Тип:
Коробки соединительно-разветвительные взрывозащищенные

ТУ:


Краткое тех. описание:
Предназначены для выполнения соединений (разветвлений) сигнальных и силовых цепей во взрывоопасных зонах класса 1 и ниже (по ГОСТ Р 51330.9) кабелями круглого сечения диаметром от 5мм до 10 мм

Цена КСРВ:
Уточняйте по телефону или через обратную связь.

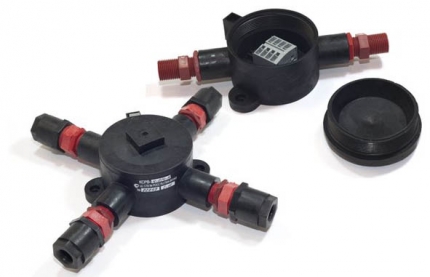

Коробки соединительно-разветвительные взрывозащищенные КСРВ

Взрывозащищенные коробки - КСРВ

- предназначены для выполнения соединений (разветвлений) сигнальных и силовых цепей во взрывоопасных зонах класса 1 и ниже (по ГОСТ Р 51330.9) кабелями круглого сечения диаметром от 5мм до 10 мм.

Взрывозащищенность коробок обеспечивается видом взрывозащиты «взрывонепроницаемая оболочка d по ГОСТ Р 51330.1, маркировка взрывозащиты 1ExdIIBT6 по ГОСТ Р 51330.0.

Коробки имеют варианты исполнения на 2, 3, 4 кабельных ввода.

КСРВ комплектуются быстрозажимными клеммными колодками WAGO в следующем сочетании количества групп и контактов:

Варианты исполнения взрывозащищенных коробок:

Обозначение Количество кабельных вводов Количество групп контактов клеммных колодок
КСРВ-2, КСРВ-2У 2 4гр. х 2конт.
КСРВ-3 3 4гр. х 4конт.
КСРВ-4 4 4гр. х 4конт.


Используемые клеммные колодки позволяют подключать к каждому контакту провод общим сечением 0,08…2,5 мм2

Взрывозащищенные коробки КСРВ применяются в частности для выполения соединений с целью наращивания в пределах взрывоопасной зоны кабеля питания взрывозащищенных оповещателей СКОПА и ЗОВ.

Исполнения коробок без клеммных зажимов и резиновых уплотнений кабельных вводов являются Ех-компонентами по ГОСТ Р 51330.0-99 и могут быть использованы в соответствии с ограничениями, накладываемыми на них требованиями указанного стандарта.

ЗАМЕЧАНИЕ: Способ прокладки и тип кабельных линий в пределах взрывоопасной зоны должны соответствовать Приложению Г7 ГОСТ Р 51330.13.

Система обозначения взрывозащищенных коробок КСРВ: «Коробка КСРВ-Х-Y/Z-К-W», где:
Х – количество кабельных вводов коробки;
Y – количество штуцеров для трубной проводки (принимает значение от 0 до 4);
Z – количество штуцеров для бронекабеля (принимает значение от 0 до 4);
К – наличие клеммной колодки (при заказе коробки без клеммной колодки буква «К» не ставится);
W – количество дополнительных уплотнительных колец типа «Б» (для кабеля диаметром 5…7 мм) (принимает значение от 1 до 4, при отсутствии необходимости в уплотнительных кольцах типа «Б» цифра не ставится).

Пример обозначения: «Коробка КСРВ-3-2/1-К-1 СПР.305177.001 ТУ» - коробка с 3-мя кабельными вводами в двух из которых штуцера для трубы, в одном – штуцер для бронекабеля, с клеммной колодкой и одним дополнительным кольцом типа «Б».

Примечание:
а) для коробки с двумя кабельными вводами расположенными под 90º в обозначение вводится буква «У», например: «Коробка КСРВ-2У-2/0-К СПР.305177.001 ТУ»;
б) по умолчанию коробки комплектуются уплотнительными кольцами типа «А» (для кабеля диаметром 7…10 мм).

Особенности:

  • взрывозащищенное исполнение
  • корпус из ударопрочной антистатической пластмассы
  • быстрозажимные клеммы WAGO
  • возможность использования в системах как с трубной разводкой, так и с разводкой бронекабелем
  • использование кабелей круглого сечения диаметром 5...10 мм
  • работа в жестких климатических условиях

Основные технические данные и характеристики взрывозащищенных коробок КСРВ

Маркировка взрывозащиты 1ExdIIBT6
Количество кабельных вводов 2, 3, 4
Максимальный наружный диаметр кабеля, мм 10
Диаметр резьбы кабельных вводов/штуцеров трубная G1/2-B

Максимальное напряжение переменного тока (частотой 50Гц) на контактах клеммной колодки, В 550

Диапазон допустимых сечений провода, мм2 0,08…2,5
Степень защиты оболочки корпуса IP67
Диапазон рабочих температур окружающей среды, °С,

-55...+70
Габаритные размеры коробки КСРВ-4-4/0, мм, не более 230х230х70
Габаритные размеры коробки КСРВ-4-0/4, мм, не более 275х275х70
Масса, кг, не более 0,5
