Сигнализатор концентрации нефти в воде СН-1Т

Сигнализатор концентрации нефти в воде СН-1Т

предназначен для автоматического непрерывного контроля качества нефтепромысловых вод на взрывоопасных объектах, сигнализации превышения предельной допустимой концентрации (ПДК) нефти в воде и управления технологическими исполнительными механизмами производственного процесса. Сигнализатор является поточным прибором непрерывного действия.

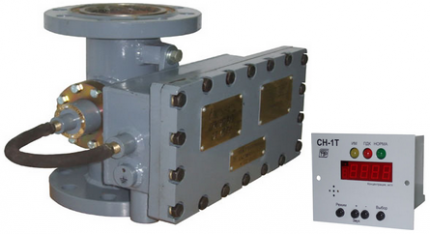

Сигнализатор включает следующие блоки:

• Преобразователь измерительный (блок первичной аппаратуры) (ПИ, БПА) предназначен для первичного преобразования полезного сигнала и дальнейшей его передачи блоку вторичной аппаратуры. ПИ устанавливается во взрывоопасных зонах согласно гл.7.3 ПУЭ, ГОСТ Р 51330.13 и другими нормативными документами, регламентирующим применение электрооборудования во взрывоопасных зонах, имеет взрывозащищенное конструктивное исполнение с маркировкой 1ExdIIAT3 по ГОСТ Р 51330.0, ГОСТ Р 51330.1. Устанавливается в байпасном ответвлении трубопровода.
• Блок вторичной аппаратуры (БВА) предназначен для визуальной индикации концентрации нефтепродуктов и управления исполнительным механизмом при превышения ПДК, имеет обыкновенное по ГОСТ12997 (невзрывозащищенное) исполнение. БВА устанавливается вне взрывоопасной зоны в помещении обслуживающего персонала. Выполнен в щитовом конструктивном исполнении.

Питание ПИ и передача данных осуществляется по двухпроводной линии связи длиной до 1500 м.

Сигнализатор обеспечивает:

• непрерывный, автоматический контроль концентрации;
• выдачу текущего значения концентрации на индикатор в цифровой форме;
• выдачу по запросу текущего значения концентрации по сети RS485 по протоколу MODBUS RTU;
• формирование выходного тока 4…20мА пропорционально измеренному значению концентрации;
• световую и звуковую сигнализацию о превышении уровня ПДК;
• управление исполнительным механизмом (с параметрами 250В/ 0,5А);
• ведение архива событий (регистрация даты, времени и вида события (превышения ПДК или возврат в норму) во внутренней энергонезависимой памяти);
• автоматическую очистку стекол оптики от налипаний нефтепродуктов устройством ультразвуковой очистки.


Характеристики контролируемой среды:

1) Контролируемая среда – пластовые и сточные воды нефтепромыслов.
2) Температура от +5 до +50°С.
3) Давление в трубопроводе от 0,1 до 4 МПа.
4) Массовая концентрация мехпримесей - не более 50мг/л.
5) Массовая концентрация ПАВ – не более 50мг/л.
6) Массовая концентрация ингибитора коррозии – не более 60мг/л. в зависимости от его химического состава.
7) Молярная доля сероводорода (HS) – не более 1,5%.

Технические характеристики сигнализатора:
