АСНП-3 Антенна с функцией переключателя / Функциональная аппаратура / Каталог продукции
  • Описание
  • Технические данные
Наименование:
АСНП-3

Тип:
Антенна с функцией переключателя

ТУ:


Краткое тех. описание:
В составе персонального приемника GPS/ГЛОНАСС

Цена АСНП-3:
Уточняйте по телефону или через обратную связь.

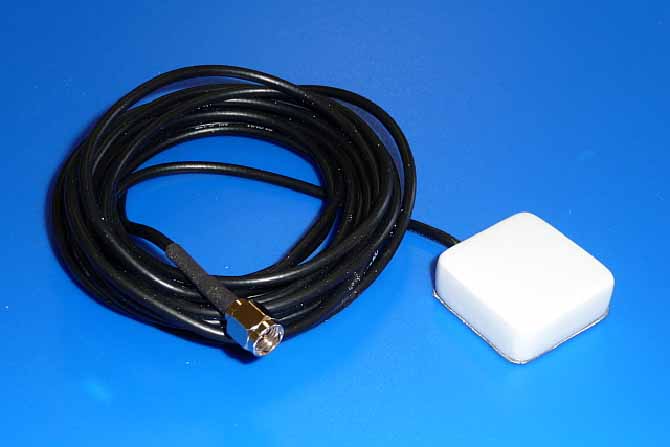

Антенна АСНП-3 с функцией переключателя

Технические характеристики
Тип антенны: керамическая активная с автоматическим переключателем
Диапазоны частот, ГГц: 1,571 – 1,610
КСВН выхода в диапазонах частот: ≤ 1,5
КСВН входа подключения внешней антенны ≤ 1,8
Коэффициент усиления антенны, дБи:
Q=0° 2
Q<70° ≥ -1,5
Q<90° ≥ –5,5

Коэффициент эллиптичности, дБ:
Q<60° ≤5,5
Коэффициент шума МШУ, дБ: ≤3,5
Коэффициент усиления МШУ, дБ: 18±1
Выходная мощность при компрессии усиления 1 дБ, мВт: не менее 10
Частотная избирательность, дБ:
F ≤ 1,52 ГГц > 35
F > 1,66 ГГц > 35
Напряжение питания, В*: от 3,0 до 5,5
Ток потребления в режиме работы от встроенной антенны, мА**: 16
Ток потребления узла переключения, мА 0,1
Ток потребления внешней антенны, мА не более 100
Развязка по ВЧ между встроенной и внешней антенной, дБ: не менее 35
Диапазон рабочих температур: от –50°С до +55°С
Условия эксплуатации: группа 1.10 по ГОСТ РВ20.39.304-98
Габариты, мм: 40×40×10
Масса, кг: 0,03
Разъём выходной: MМCX угловой, штекер
Разъём входной (внешняя антенна): ММСХ прямой, гнездо
Тип крепления: винтовое, 3 винта М2,5


* - питание подводится по центральной жиле кабеля
** - при подключении внешней антенны встроенная антенна отключается автоматически

Область применения
В составе персонального приемника GPS/ГЛОНАСС
