АСНП-5


Сделать заказ >>>

 Поиск в каталоге:

АСНП-5 Антенна / Функциональная аппаратура / Каталог продукции
  • Описание
  • Технические данные
Наименование:
АСНП-5

Тип:
Антенна

ТУ:


Краткое тех. описание:
Область применения: носимый двухдиапазонный приемник ГЛОНАСС/GPS

Цена АСНП-5:
Уточняйте по телефону или через обратную связь.

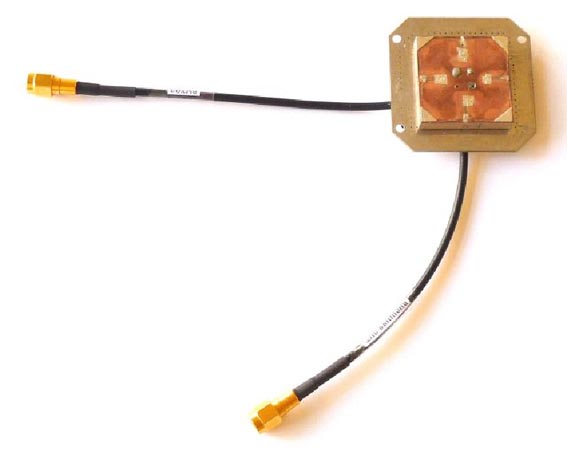

Антенна АСНП-5

Тип антенны: встраиваемая микрополосковая двухдиапазонная активная, с автоматическим переключателем
Диапазоны частот, МГц L1=1571 – 1610,5 L2=1223,5 – 1253,8

КСВн выхода в диапазонах частот: ≤ 2,0
КСВн входа подключения внешней антенны: ≤ 1,8
Коэффициент усиления антенны, дБи:
для θ= 0° 1,0
для θ< 60° ≥0
для θ< 80° (L1) ≥-7 (L2)≥-8
Коэффициент эллиптичности, дБ:
θ< 50° ≤ 6
Коэффициент усиления МШУ, дБ: ≥ 30
Коэффициент шума МШУ, дБ: ≤ 4,0
Выходная мощность при компрессии усиления 1дБ, мВт:
не менее 10
Напряжение питания, В*: от + 3,0 до + 5,5
Ток потребления в режиме работы от встроенной антенны, мА:
≤40
Ток потребления узла переключения, мА: 0,1
Ток потребления внешней антенны, мА**: не более 100
Развязка по ВЧ между встроенной и внешней антенной, дБ:
не менее 35
Диапазон рабочих температур: от - 50 °С до + 55 °С
Условия эксплуатации: Группа 1.10 по ГОСТ РВ 20.39.304-98
Помехоустойчивость: по КТ-34-01
Масса, кг: 0,05
Габариты,мм 50х50х11
Кабель: RG-174
Разъем выходной: SMA, MMCX угловой, штекер (по выбору)
Разъем входной (внешняя антенна): SMA, MMCX прямой, гнездо (по выбору)
Тип крепления: винтовое, 4 винта М2,5
Область применения: носимый двухдиапазонный приемник ГЛОНАСС/GPS
* - питание подводится по центральной жиле кабеля
** - при подключении внешней антенны встроенная антенна отключается автоматически
