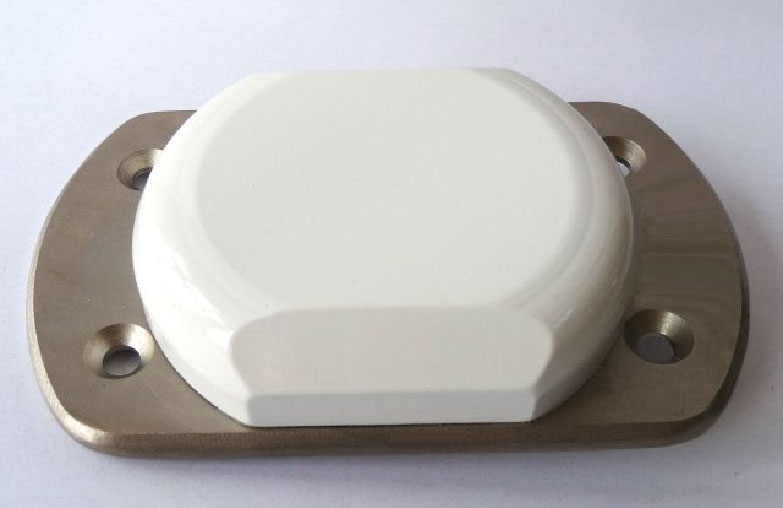

Антенна АСНК-2А

Технические характеристики
Тип антенны:микрополосковая активная
Диапазон частот, ГГц: 1,571 - 1,614
КСВН выхода в диапазоне частот: ≤ 1,5
Коэффициент усиления антенны, дБи:
θ=0° ≥2,0

θ<80° ≥-4,5
θ<85° ≥-9,5
Коэффициент эллиптичности, дБ:

θ<40° <4
Коэффициент усиления МШУ, дБ:
≥27,5
Коэффициент шума МШУ, дБ: ≤2
Выходная мощность при компрессии усиления 1 дБ: не менее 10 мВт
Частотная избирательность, дБ:
F ≤ 1,52 ГГц ≥ 35

F ≥ 1,66 ГГц ≥ 35
Напряжение питания, В*: от + 3,0 до + 5,5

Потребляемый ток,мА: ≤40
Диапазон рабочих температур: от -40°С до +70°С

Предельная пониженная температура:-55 °С
Повышенная и кратковременная
повышенная рабочая температура:+85 °С
Условия эксплуатации: ARINC-743, , КТ-34-01, КТ-160D

Габариты, мм: 25 x 27 x 20
Масса,кг:≤0,17
Разъём: СРГ-50-751ФВ

Тип крепления: винтовое, 4 винта М5

Область применения:авиационный приемник GPS/ГЛОНАСС

* - питание подводится по центральной жиле кабеля
