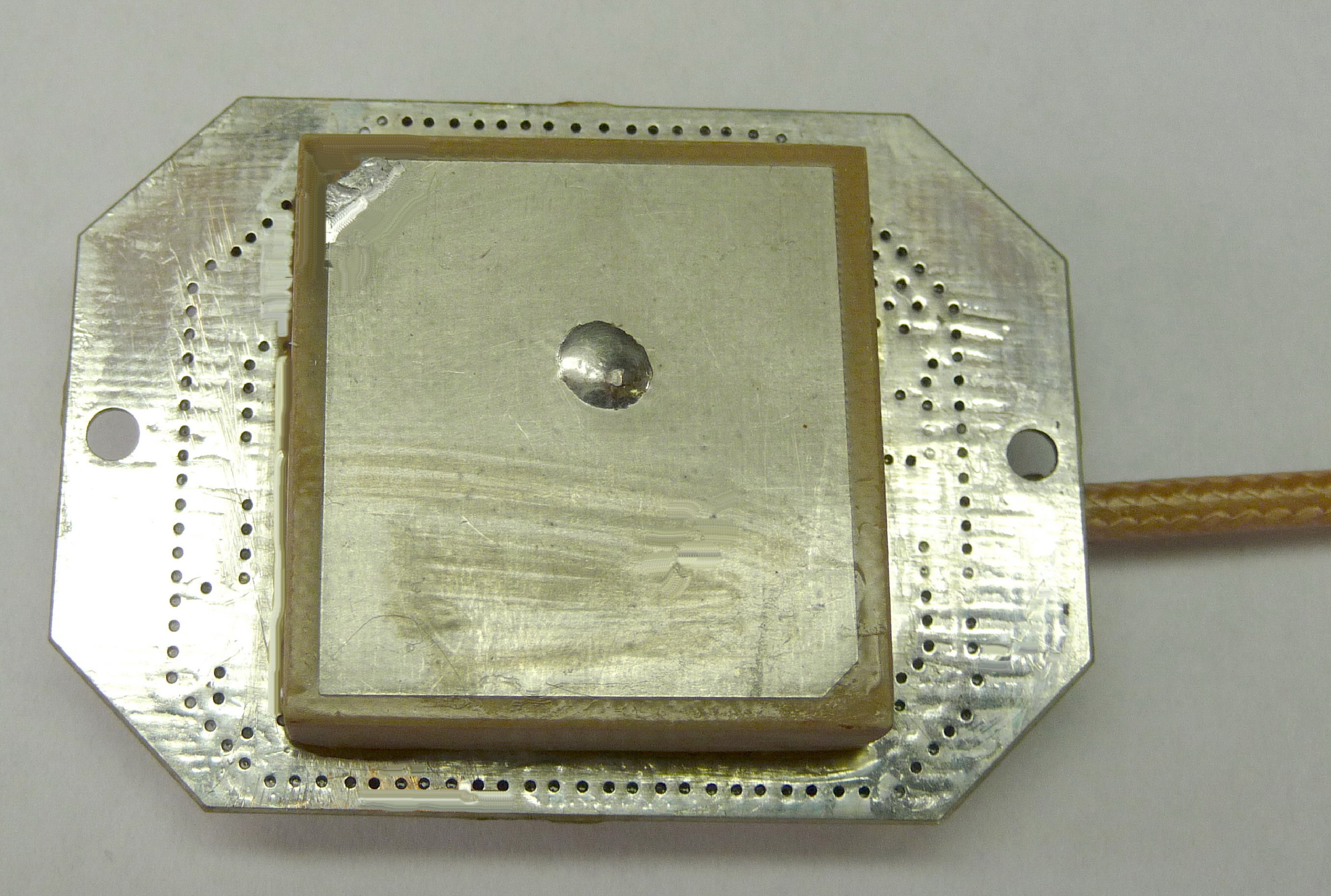

Антенна АСНП-6

керамическая активная
Диапазон частот, ГГц: 1,571 – 1,610
КСВН выхода в диапазоне частот: ≤2
Коэффициент усиления антенны, дБи:
θ=0 ° 2
θ<70 ° ≥ -1,5
θ<90 ° ≥ -5,5
Коэффициент эллиптичности, дБ:
θ<60 ° ≤5,5
Коэффициент усиления МШУ, дБ: 28 ± 1
Коэффициент шума МШУ, дБ: ≤ 3,5
Выходная мощность при компрессии усиления 1 дБ, dBm: не менее 6
Частотная избирательность, дБ:
F ≤ 1 ГГц ≥ 65
F ≤ 1,5 ГГц ≥ 50
F ≥ 1,7 ГГц ≥ 45
Напряжение питания, В∗: от 3,0 до 15
Потребляемый ток, мА: 30
Диапазон рабочих температур: от – 50 ° С до + 60 ° С
Условия эксплуатации группа В5 степень жесткости 2
ГОСТ 16019-2001
Габариты, мм: 50 Х 36 Х 13
Масса, кг: 0,035
Разъём: МMCX угловой, штекер
Тип крепления: винтовое, 4 винта М2,5
Область применения: в составе локомотивного приемника GPS/ГЛОНАСС
