Аппаратура спутниковой навигации 14Ц821C

НАЗНАЧЕНИЕ:
АСН 14Ц821С предназначена для использования в составе АСУ авто- мобильной и бронетанковой техники в целях обеспечения решения координатно-временных задач специального назначения.

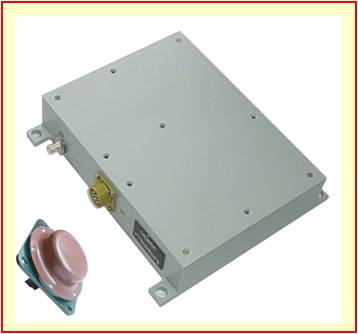

СОСТАВ АППАРАТУРЫ:
- блок электронный ПИ;
- модуль антенный МА3
(модуль антенный ЖС);
- комплект кабелей;
- комплект ЗИП-О.
ХАРАКТЕРИСТИКИ:
1. Диапазон частот принимаемых каналов – 1,6 ГГц.
2. Тип используемых спутниковых сигналов – ГЛОНАСС (ПТ и ВТ-код) и GPS (С/А-код).
3. Число независимых (параллельных) каналов приема – 12.
4. Время первого определения – не более 3 мин (холодный старт).
5. Частота обновления координат – 1 сек.
6. Используемые системы координат ПЗ–90, СК–42, СК-95, WGS–84.
7. Погрешности определений при работе по ГЛОНАСС на стоянке (в движении):
- координат местоположения – 10 (15) м;
- составляющих вектора скорости – 0,05 м/с.
8. Выход секундной метки,точность привязки к шкале UTC (SU) - не хуже 200 нс.
9. Тип интерфейса обмена информацией с внешними потребителями – 2 порта RS-232.
10. Приём и выдача дифференциальных поправок.
11. Источники электропитания - бортовая сеть транспортного средства постоянного тока
напряжением 12, 24, 27 В.
12. Потребляемая мощность – не более 4 Вт.
13. Удаление антенны - до 15 м.
14. Масса блока ПИ - 0,54 кг.
15. Габаритные размеры блока электронного ПИ - 150х140х30 мм.
16. Рабочий диапазон температур блока электронного ПИ - от минус 40 до плюс 55°С.
17. Условия эксплуатации - по ГОСТ РВ 20.39.304-98 к группам исполнения:
блок электронный ПИ - 1.5.1;
модуль антенный – 1.5.3.
18. Присвоена литера «О1»
Изделие обеспечивает сохранение характеристик при воздействии динамической пыли
(песка), движении потребителя со скоростью до 100 км/час, углах крена и тангажа до 30 град.,
углах закрытия менее 8 град.
