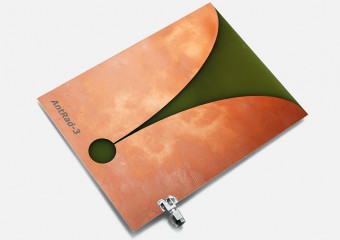

Сверхширокополосная антенна Антрад-3 1.3-4.4 ГГц

Сверхширокополосная печатная Антрад-3 является высоконаправленной, малогабаритной.

Применение:

- в системах радиолокации и радиосвязи;
- в системах радиолокации и радиосвязи на основе сверхкоротких импульсов без несущей частоты (в том числе в биорадиолокации и георадарах);
- в системах передачи данных, использующих стандарты Wi-Fi, WiMAX, ZigBee.

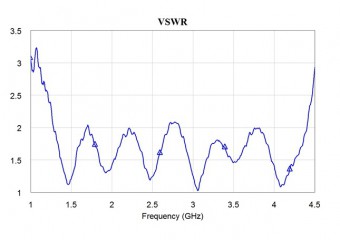

Антенна Антрад-3 хорошо согласована и имеет коэффициент стоячей волны в широком диапазоне частот 1.3 - 4.4 ГГц менее 2.1. Кроме того, антенна имеет высокую направленность до 9,15 дБи и малые габаритные размеры.

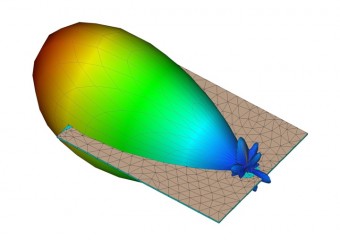

В процессе разработки Антрад-3 была смоделирована в САПР, была найдена оптимальная конструкция полосков и питающего фидера. После изготовления широкополосная антенна была протестирована на векторном анализаторе цепей и в безэховой камере, и её высокие характеристики были подтверждены.

Несомненным достоинством печатной антенны Антрад-3 является её невысокая стоимость для такого класса антенн в условиях почти полного отсутствия аналогов на российском рынке.

Антенна сертифицирована.

Технические характеристики:
