Antrad-4 datasheet

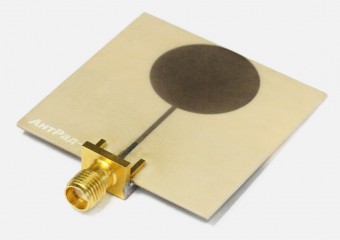

Сверхширокополосная печатная антенна Антрад-4
является всенаправленной, малогабаритной.
Применение:
- для сверхширокополосных беспроводных устройств с малым
радиусом действия;
- в системах передачи данных, использующих протоколы IEEE 802.11 Wi-Fi (в том
числе для диапазонов частот 2.4 ГГц и 5.0 ГГц), IEEE 802.16 WiMAX, IEEE 802.15.4
ZigBee;
- для СШП охранных датчиков с круговой диаграммой обнаружения.
Технические характеристики:
|
Тип антенны: |
эллиптический монополь |
|
Частотный диапазон: |
3 - 10 ГГц |
|
Коэффициент усиления: |
до 1.2 дБи (на частоте 6 ГГц) |
|
Импеданс: |
50 Ом, несбалансированный |
|

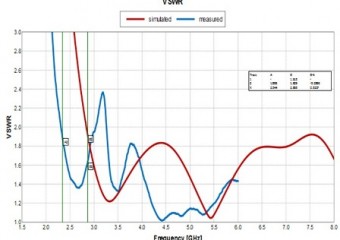

КСВ: |
не более 2.0:1 |
|
Размеры без разъема: |
42 × 43 × 0.83 мм |
|
Разъем: |
SMA (MALE, FEMALE) |
|
Масса: |
7 г |
|
Материал: |
Rogers |
|
|
