МИКОН-123
Электронный счетчик положения и скорости
Назначение

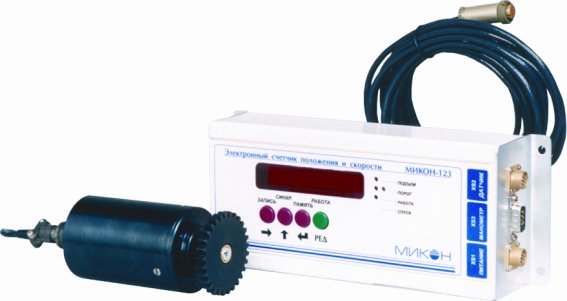

Электронный счетчик положения и скорости МИКОН-123
предназначен для точного отслеживания положения и скорости
перемещения скважинных приборов в составе аппаратуры
гидродинамических исследований скважин или аналогичных системах,
устанавливается вне взрывоопасной зоны.
Датчик устанавливается на мерное колесо лебедки с
приводом через зубчатую передачу.
При использовании совместно со скважинным манометром
«МИКОН-107» или «МИКОН-107ВД» позволяет получить зависимости
измеряемых этим прибором параметров от глубины.
Функции
-
Отображение направления перемещения (вверх/вниз).
-
Редактирование и сброс показаний счетчика.
-
Редактирование и запись в энергонезависимую память веса
одного импульса.
-
Контроль и индикация достижения при подъёме определённого,
заранее заданного порогового значения уровня, хранящегося в
энергонезависимой памяти.
-
Передача зарегистрированных данных глубины в манометр, а
затем на ПК.
Технические характеристики
|
Диапазон измерения перемещения |
м |
0,1…9999,9 |
|
Диапазон измерения скорости |
м/мин |
0,1…9,9 |
|
Диапазон измерения скорости |
км/ч |
0,1…9,9 |
|
Пределы задания дискретности измерения |
см/им |
0,01…99,99 |
|
Пределы задания порогового значения уровня |
м |
1…999 |
|
Рабочий диапазон температур |
°C |
-40…+50 |
|
Напряжение питания счетчика |
В |
12…24 |
|
Масса отсчетного устройства |
кг |
0,5 |
|
Масса фотоимпульсного датчика положения |
кг |
1,2 |
|
Габаритные размеры: |
|
|
|
Датчик |
мм |
⌀52х110 |
|
Счетчик |
мм |
240х100х55 |
|
