МИКОН-811-01
Установка снятия КИУ
Назначение
Установка снятия кривых изменения уровня
МИКОН-811-01 предназначена для автоматического определения уровня
жидкости в затрубном пространстве нефтяных скважин, без выброса
газа в атмосферу в соответствии с временной схемой, хранящейся в
энергонезависимой памяти, с функцией измерения величины давления в
затрубном пространстве.
На фонтанирующих, а также скважинах сильно
загрязненных выбросами окалины, ржавчины и песка, с посторонними
шумами, наличием пенной «шапки» достоверность определения уровня и
устойчивая работа установки не гарантируется!

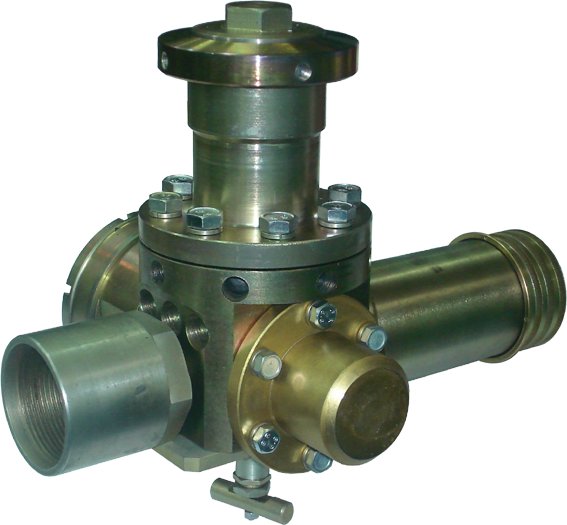

Для эксплуатации при температурах ниже 6°C УГИПАС
оснащен термическим кожухом.
Программное обеспечение, поставляемое с МИКОН-811-01
— «Менеджер Измерений».
Функции
-
Автоматическое определение уровня и измерение давления.
-
Энергонезависимое хранение временной схемы измерений.
-
Энергонезависимое хранение зарегистрированных значений
уровня и давления.
-
Энергонезависимое хранение таблицы скоростей распространения
акустических сигналов.
-
Передача зарегистрированных данных через блок регистрации на
персональный компьютер.
-
Автоматическое снятие кривых изменения уровня без участия
оператора.
Технические характеристики
|
Диапазон определяемых уровней |
м |
150…3000 |
|
Диапазон измеряемых давлений |
МПа |
0…6 |
|
Предельное рабочее давление |
МПа |
6 |
|
Предел приведенной погрешности измерения давления |
% |
1 |
|
Минимальный интервал между измерениями уровня |
мин |
15 |
|
Максимальное кол-во элементов таблицы скоростей
распространения акустических сигналов |
|
100 |
|
Время энергонезависимой работы таймера-календаря
реального времени при откл. питания |
мес |
от 12 |
|
Напряжение питания БПУ (+10%, -15%, при частоте 50 Гц) |
В |
~220* |
|
Напряжение питания устройства генерации и приема
акустических сигналов (УГИПАС) |
В |
36 |
|
Потребляемая мощность в режиме работы |
ВА |
150 |
|
Рабочий диапазон температур |
°C |
-40…+50 |
|
Габаритные размеры УГИПАС |
мм |
370х230х280 |
|
в термическом кожухе |
мм |
⌀350х350 |
|
Габаритные размеры БПУ |
мм |
340х200х110 |
|
Масса УГИПАС/БПУ |
кг |
16/5 |
|
Присоединительная резьба переходника |
|
2" (НКТ60) |
|
Степень защиты от внешних воздействий |
|
IP54 |
|
Режим работы |
|
Периодический |
* по специальному заказу ~380 В.
Установка снятия кривой измерения уровня прошла
метрологические испытания, имеет сертификат утверждения типа средств
измерений RU.C.30.041.A№11842 и зарегистрирован в Государственном
реестре средств измерений под №22658-02.
Состав

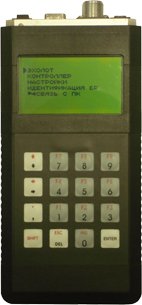

Блок регистрации МИКОН-811 БР
Блок питания
|
